Руководство пользователя строительных лесов Cuplock: обзор, сборка и меры предосторожности при использовании

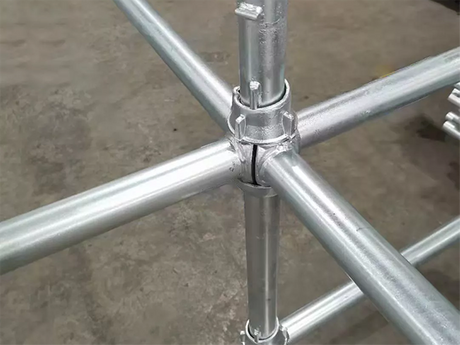

Строительные леса Cuplock представляют собой модульную систему лесов, изготовленную из оцинкованной стали. Он использует уникальный механизм «чашка-замок» на вертикальных стойках для одновременного соединения до четырех горизонтальных ригелей. Благодаря этому уникальному запирающему механизму , который устраняет необходимость в болтах или других сложных деталях, время сборки и демонтажа может быть значительно сокращено. Наши строительные леса с чашками соответствуют либо EN 12810/12811 (европейские стандарты), либо ANSI/SSFI SC100-5/05 (североамериканские стандарты). Обычно мы используем сталь марки S355; вертикальные стойки изготавливаются с толщиной стенок 3,2 мм или 4,0 мм, а горизонтальные перекладины имеют толщину 3,0 мм или 3,2 мм. Поверхность подвергается процессу горячего цинкования для обеспечения эффективной защиты от коррозии и ржавчины.

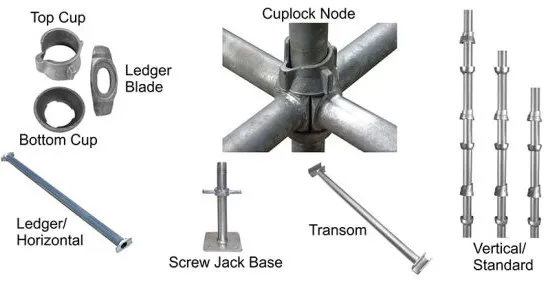

К основным компонентам строительных лесов Cuplock относятся:

Вертикальные стандарты : это вертикальные элементы системы строительных лесов, отвечающие за выдерживание структурной нагрузки строительных лесов. Они доступны в различных длинах и диаметрах.
Горизонтальные ригели : эти горизонтальные элементы служат для соединения вертикальных стандартов и определяют длину пролета пролета строительных лесов. Кроме того, они обеспечивают устойчивость конструкции, поддерживают рабочие платформы и распределяют вес рабочей нагрузки.
Диагональные распорки : используются для усиления конструкции лесов и поддержания ее общей жесткости, обеспечивая дополнительную жесткость и устойчивость системы.
Платформы/панели : эти компоненты доступны в различных размерах и материалах и обеспечивают надежную рабочую поверхность на разной высоте внутри конструкции строительных лесов.
Базовые домкраты : эти компоненты поддерживают весь вес конструкции строительных лесов и равномерно распределяют его по поверхности земли.

Безопасные этапы сборки строительных лесов Cuplock

1. Проверка компонентов.
Перед сборкой все компоненты необходимо тщательно проверить, чтобы убедиться в отсутствии каких-либо повреждений или дефектов.
2. Установка опорного домкрата
Очистите и выровняйте строительную площадку, убедившись, что земля прочная и устойчивая, чтобы строительные леса не опрокидывались. Разместите регулируемые опорные домкраты в местах, предназначенных для конструкции строительных лесов, убедившись, что установка основания прочная и надежная.
3. Соединение стоек и стоек

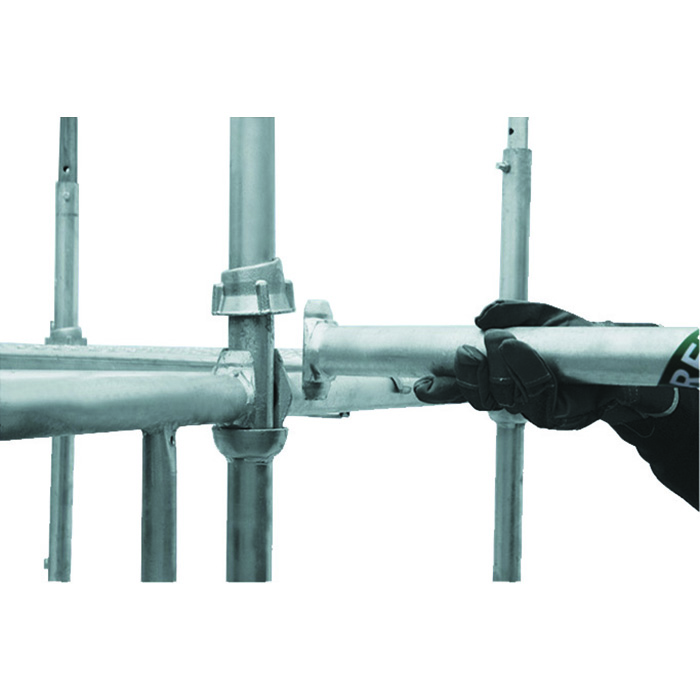

Вставьте вертикальные стойки (стойки) в гнезда основания. Неподвижный нижний замок устанавливается на вертикальных стойках с интервалом 0,5 метра, а поворотный верхний замок устанавливается вверху. В каждой узловой точке можно соединить до четырех горизонтальных ригелей, вставив клиновидные концы ригелей в нижний замок на стойках.
4. Блокировка соединения
Сдвиньте подвижный верхний замок чашки вниз так, чтобы он закрыл клинья полки; затем поверните верхний замок для достижения первоначального зацепления. Наконец, ударьте по верхнему замку по часовой стрелке, чтобы установить жесткое и надежное замковое соединение.
5. Установка рабочей платформы
Положите доски строительных лесов (доски строительных лесов) поперек горизонтальных ригелей, убедившись, что они надежно закреплены, образуя устойчивую рабочую платформу. Убедитесь, что доски лесов расположены ровно и равномерно; после установки закрепите их с помощью зажимов или крепежных элементов.
6. Установка компонентов безопасности
Установите ограждения по краям строительных лесов, чтобы предотвратить падение рабочих. Установите бортики у основания платформы, чтобы предотвратить падение инструментов или материалов с строительных лесов.
7. Увеличение высоты.
Повторите шаги с 3 по 6, чтобы увеличить высоту строительных лесов до тех пор, пока не будет достигнута необходимая высота. В процессе возведения вверх следите за тем, чтобы конструкция строительных лесов оставалась ровной и вертикальной.
8. Заключительная проверка
Проверьте устойчивость всех компонентов строительных лесов, чтобы убедиться в общей структурной целостности системы.
Проверьте несущую способность, чтобы убедиться, что конструкция строительных лесов может безопасно выдерживать ожидаемые нагрузки.
Проводите периодические проверки, чтобы убедиться, что все компоненты не повреждены и соответствуют местным стандартам безопасности.

Меры предосторожности при использовании

1. Регулярный осмотр : перед каждым использованием необходимо проверять все замки чашек, чтобы убедиться, что они находятся в надежном и заблокированном положении. Убедитесь, что чашечные замки, клинья, вертикальные стойки и горизонтальные рейки не имеют признаков трещин, коррозии или повреждений.
2. Запирающий механизм : убедитесь, что все верхние замки чашек надежно забиты молотком, издавая отчетливый, четкий звук «щелчка», характерный для надежного чеканного соединения.
3. Пределы нагрузки : Убедитесь, что нагрузка на платформу не превышает указанные пределы. Никогда не превышайте максимальную несущую способность строительных лесов; При расчете общей нагрузки обязательно учитывайте общий вес рабочих, инструментов и материалов.
4. Безопасный доступ . Доступ к системе строительных лесов Cuplock и выход из нее должен осуществляться по специально отведенным лестницам или встроенным лестницам; подъем по диагональным раскосам строго запрещен.
5. Техническое обслуживание компонентов . Регулярно очищайте швы от остатков бетона и мусора, чтобы предотвратить заклинивание или выход из строя запирающих механизмов.
6. Требования к средствам индивидуальной защиты (СИЗ) : Всегда необходимо носить соответствующие средства индивидуальной защиты, включая защитные каски, страховочные ремни для защиты от падения и нескользящую защитную обувь.

Краткое содержание

Высокоэффективный запирающий механизм и исключительная структурная прочность системы строительных лесов Cuplock обеспечивают безопасное, стабильное и экономичное решение для временных опор и рабочих платформ в строительных проектах.
