Связанные каркасы , которые используются для подключения стальных труб при строительных каркасах, и разъемы между стальными трубами и другими конструкциями широко используются в различных типах проектов лесов , . обычно существуют европейские стандарты и японские стандарты. EK as China leading scaffolding coupler supplier , focus on introducing European standard scaffold fasteners to meet the use of the following countries, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Португалия, Словакия, Словения, Испания, Швеция, Швейцария и Великобритания.

На этой странице ：

Формарные соединения типов
Алюминиевые каркасы видео видео
Почему выбирают ek каркасные соединения

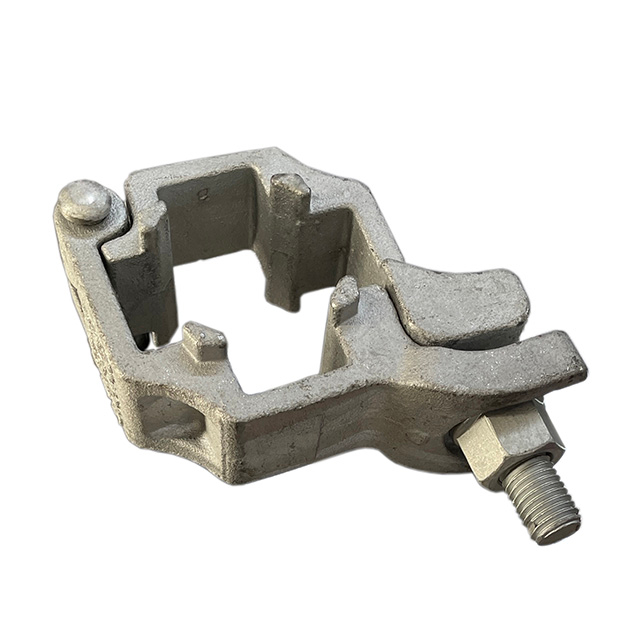

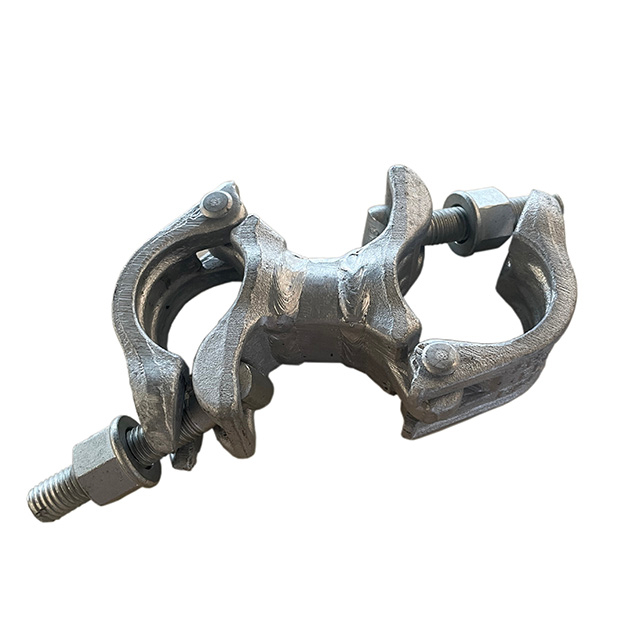

Связочные соединения типов

Прямоугольный муфт (двойная муфт, фиксированный муфт). Наиболее используется в лесах. Поворотный муфт, который является наиболее гибким из трех общих групп лесов. Связок с рукавом, используемый для соединения прикладного соединения двух стальных труб , в основном вертикальных труб, горизонтальных труб и диагональных брекетов.

Сбросить поддельную доску, удерживая муфт

Согласно British Standard, EN74-1: 2005, каркасные муфты можно разделить на следующие четыре типа на основе сценариев использования:

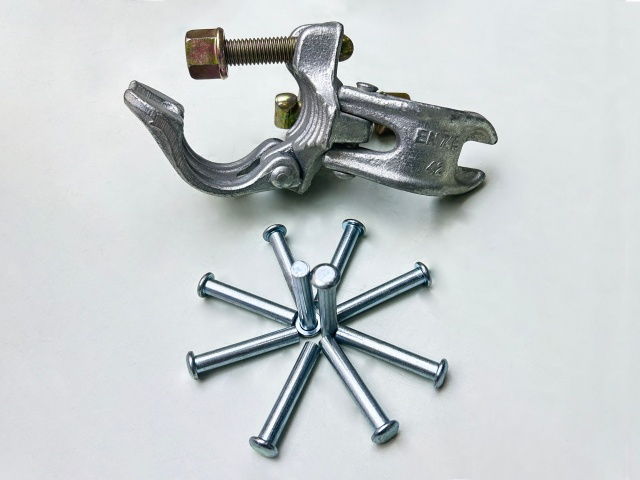

Прямой угол связка

Прямоугольный муфт: также известный как двойной муфт или фиксированный муфт, обычно используется для твердого и твердого исправления трубы, что устраняет вероятность скольжения Он опирается на трение между муфтом и стальной трубой для переноса нагрузки. Например, соединение вертикального стержня и большой поперечной штанги, большая поперечная штачка и небольшая поперечная штанга для каркасов. стальных труб .

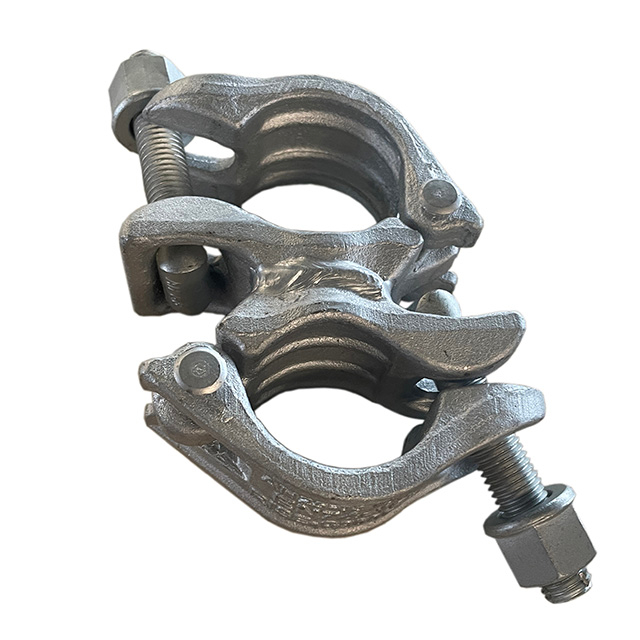

Поворотный муфт

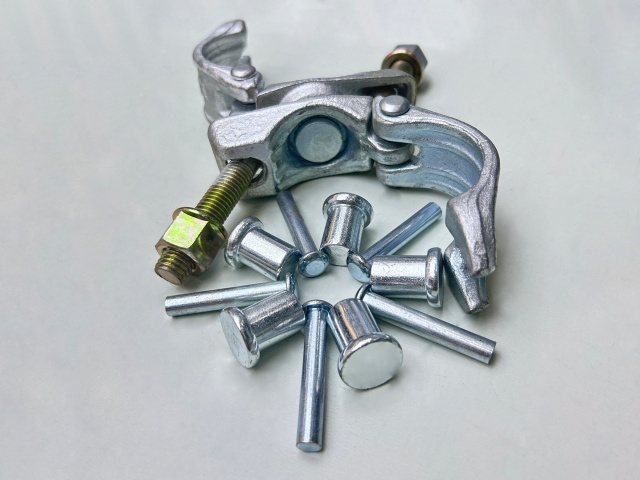

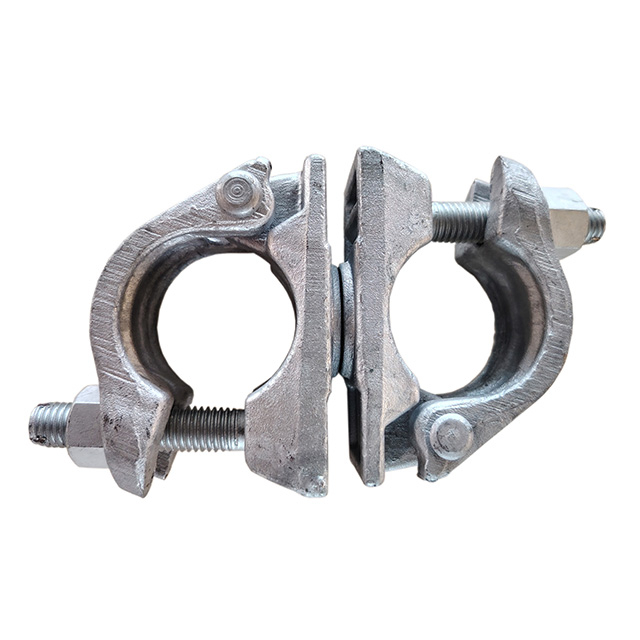

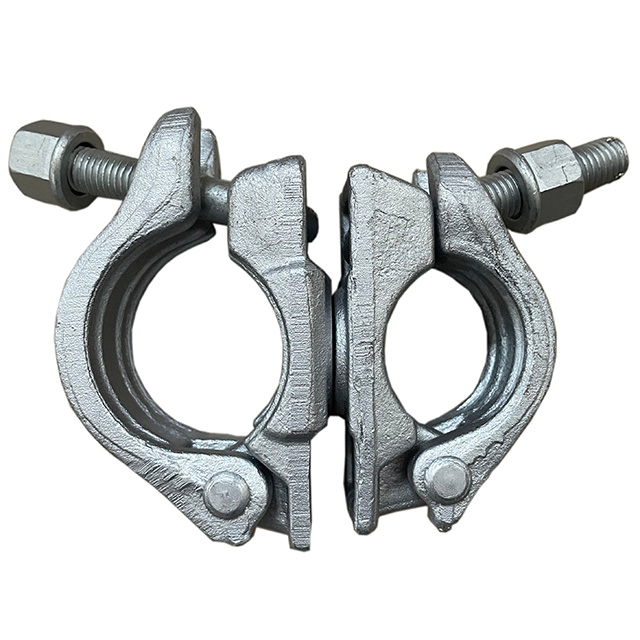

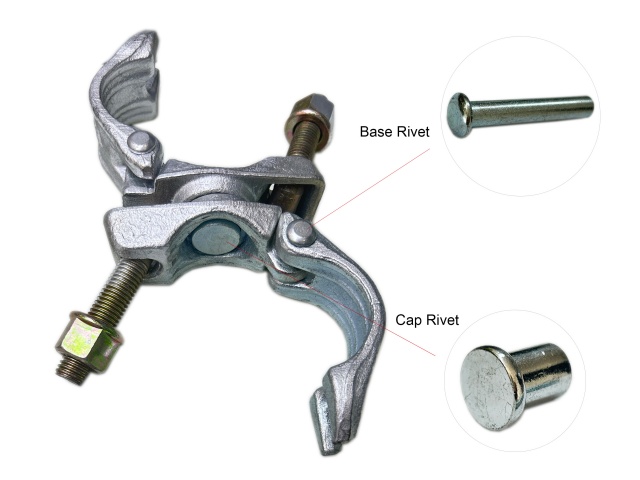

Поворотный соединитель: используется для перекрестного соединения и крепления двух стальных труб со лесами под любым углом. Подключает и фиксирует два компонента и может гибко вращаться, чтобы облегчить конструкцию.

Параллельная муфт

Параллельная сцепление: используется для исправления двух стальных труб с параллельными каркасами, в основном используемых для закрепления.

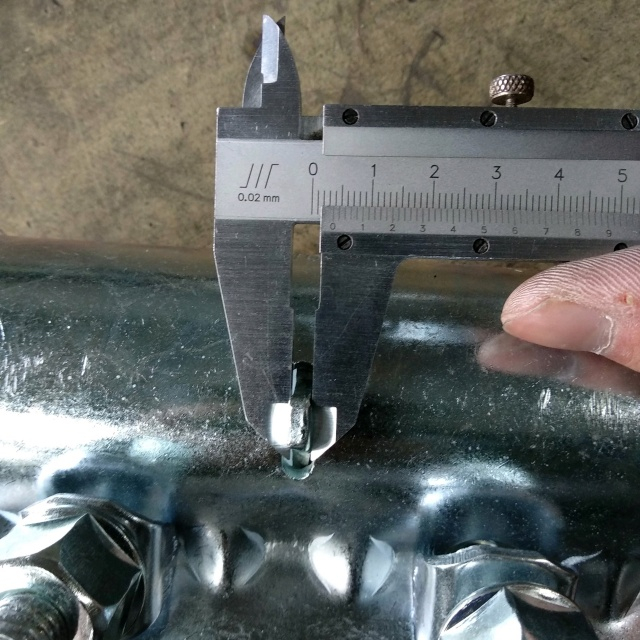

Эскиз с муфт -рукавом

Эскиз с муфт -рукавом обычно используется для твердого подключения двух стальных труб, чтобы сделать их одной. Эскиз с муфт -рукавом может компенсировать недостатки стальной трубы.

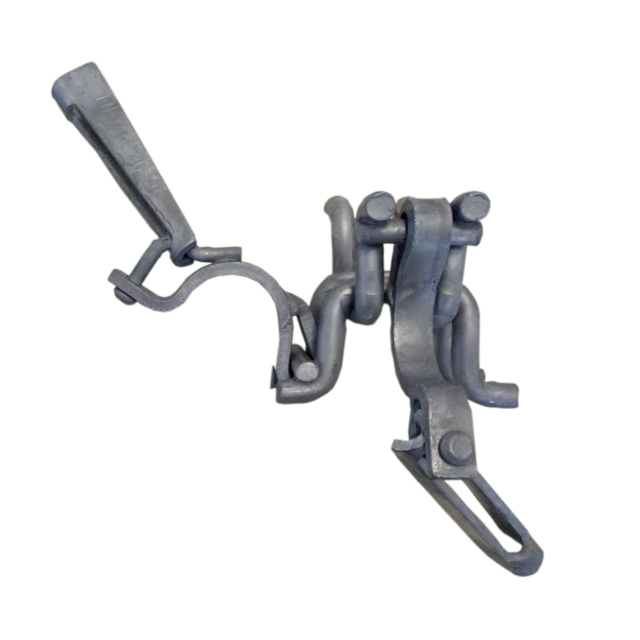

В соответствии с требованиями и сценариями использования разных стран, каркасные соединения могут быть разделены на следующие типы:

В основном используется для систем лесов, используемых в Великобритании и странах Содружества.

Британский тип:

Американский тип:

В основном используется в системе лесов Соединенных Штатов.

Немецкий тип:

В основном используется в немецкой системе лесов.

Итальянский тип ：

В основном используется для систем лесов в Италии.

Японский, корейский тип:

В основном используется для систем лесов в Японии и Корее.

Согласно различным производственным процессам, в основном есть следующие три типа:

Кованые каркасные муфты : этот производственный процесс может привести к результату, что прочность котлета каркаса будет гарантирована при обеспечении силы. Именно здесь кованый каркасный муфт превосходит прессованную муфту и литье. Используйте высокочастотную электрическую печь для нагрева углеродной конструкционной стали соответствующей спецификации в состояние аустенита при 950 ° -1050 ° C, и пройти одноразовую кожу 300-600 KN, чтобы улучшить его структуру и механические свойства, улучшить прочность продукта и защитить его прочность.

Кованые каркасы муфты ：

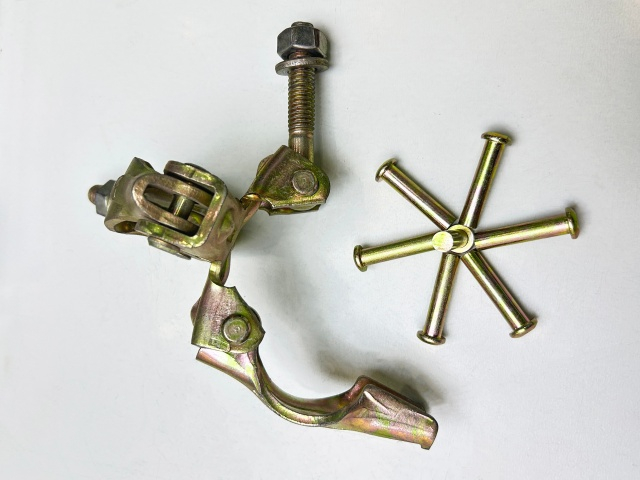

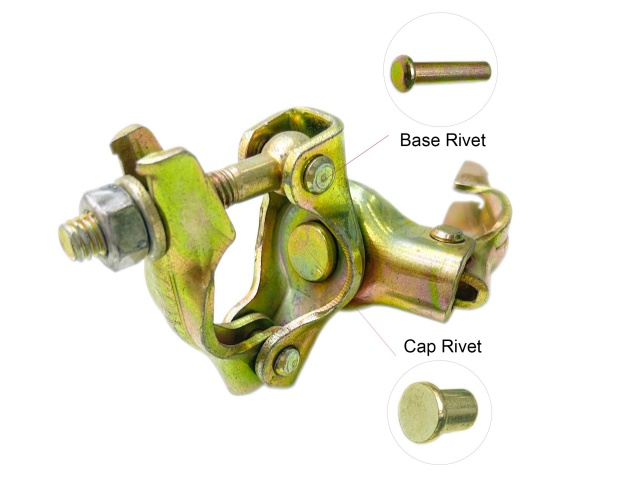

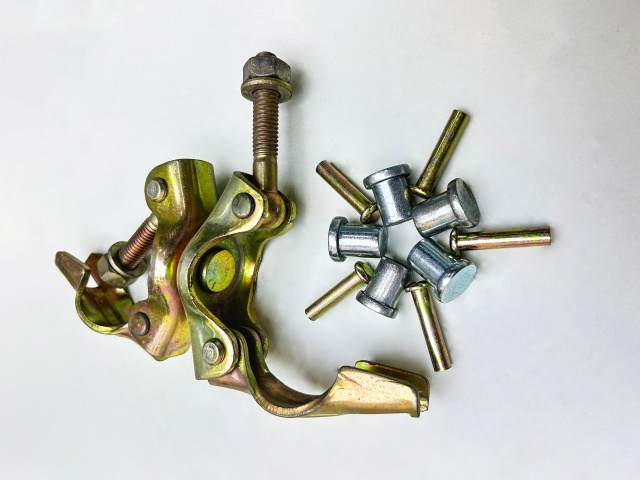

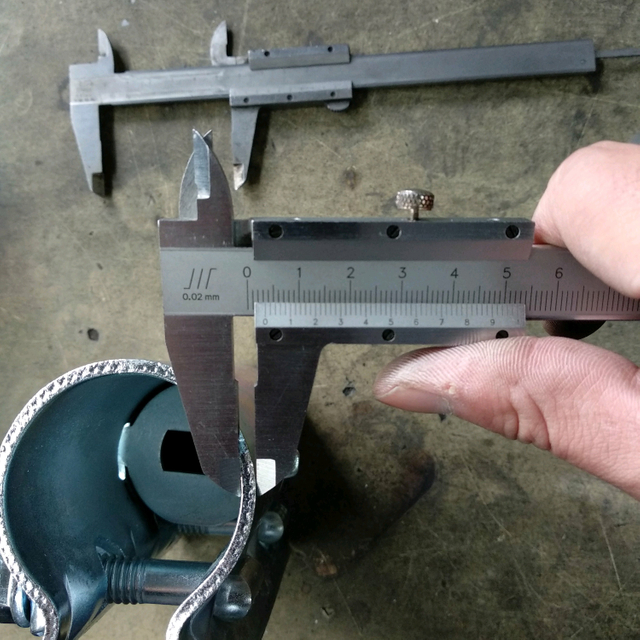

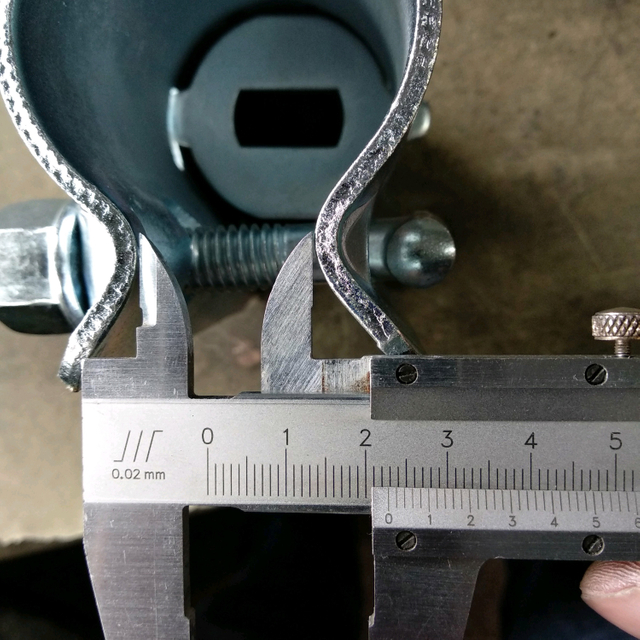

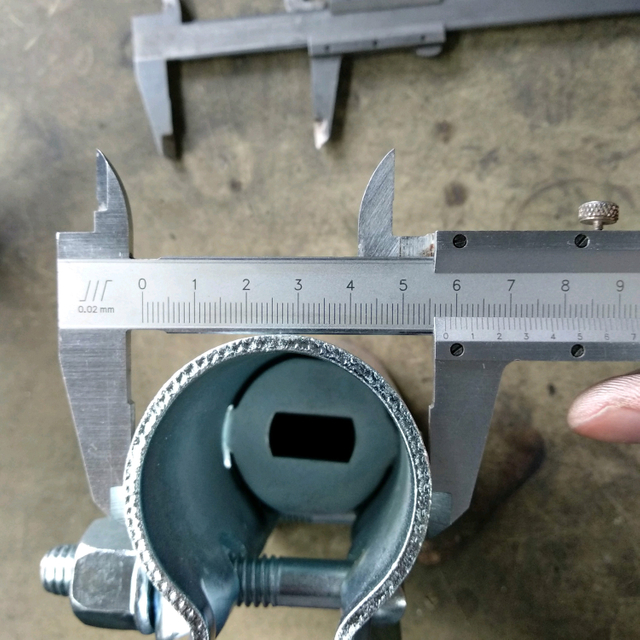

Прессованные муфты:

Прижатые муфты: по сравнению с кованым соединителем, прессованная муфт имеет преимущество в цене и особенно вакансии для некоторых продуктов, которые не могут быть произведены путем процесса подготовки, используйте Q235, Q355, SPHC и другие классы стальных пластин, обработанных в муфты, которые соответствуют требованиям BS EN74-1: 2005 по резки, формирование формирования, галванизирующие, сбочные и другие процессы. По сравнению с коваными соединениями, он имеет определенное ценовое преимущество, и это также компенсирует пробел, который не может быть реализован некоторыми технологиями подготовки муфт.

Связывание кастинга ：

Кастинговые муфты: даже листовая каркасная связка имеет высокую твердость своей недостатки плохой выносливости, которую нельзя преодолеть, в конечном итоге приводит к снижению доли рынка год за годом. Нагрейте медь и железо в жидкое состояние, вылейте его в листовую форму, охладите ее естественным образом, а затем сборка имеет характеристики высокой эффективности производства, быстрых производственных циклов и низкой стоимости. Из -за непреодолимых характеристик отливок: высокая твердость, но плохая прочность, доля рынка снижается год за годом.

Согласно различным поверхностным обработке, он разделен на следующие три категории:

1. Оцинкованные муфты.

2. Электро-галванизированные муфты: электромагалванизированные соединители представляют собой каркасные соединения, которые необходимо обрабатывать путем обезжиривания и маринованного оборудования с электролизом, а затем помещать их в раствор цинковой соли, а затем подключить отрицательный электрод электролизного оборудования; Поместите цинковую пластину на противоположную сторону части и подключите ее к положительному электроду устройства электролиза, включите мощность и используйте направленное движение тока от положительного электрода к отрицательному электроду, чтобы постепенно осадить слой цинка на поверхность соединителя.
3. Защищенные боковые соединения краски: распылительная краска - это метод покрытия, который распыляется через распылитель или распылитель диска, рассеивается в равномерные и мелкие капли с помощью давления или центробежной силы и применяется на поверхность муфтера.

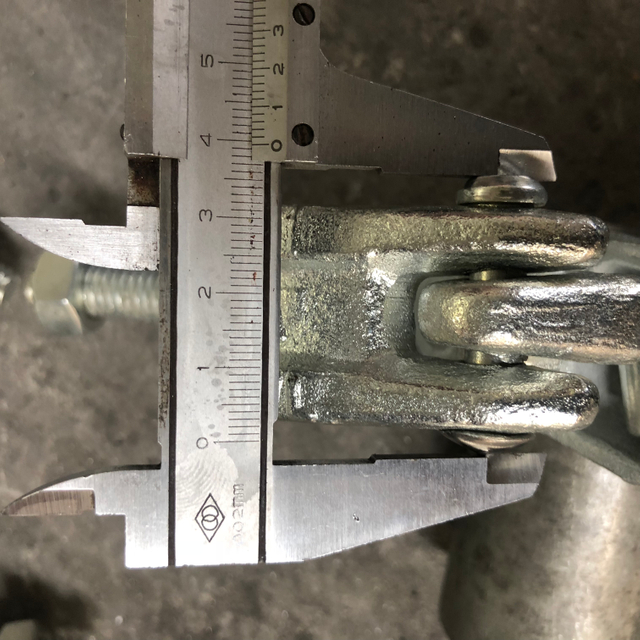

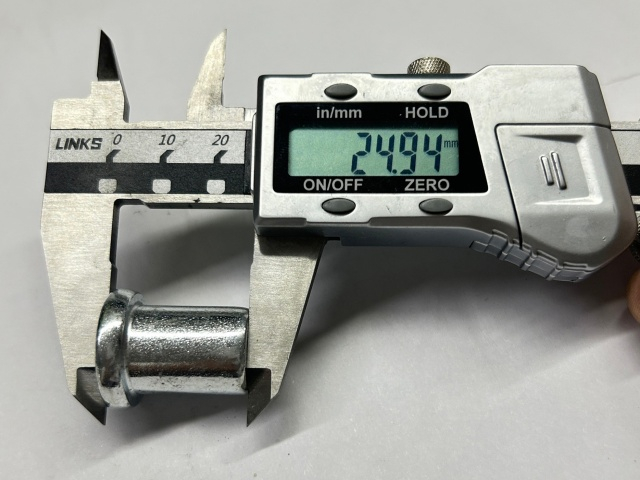

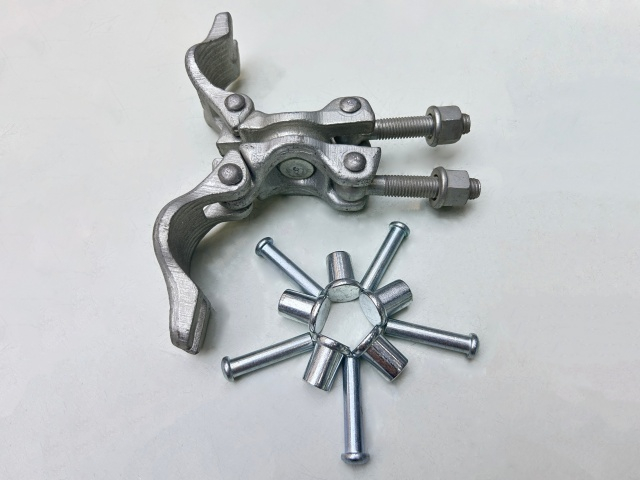

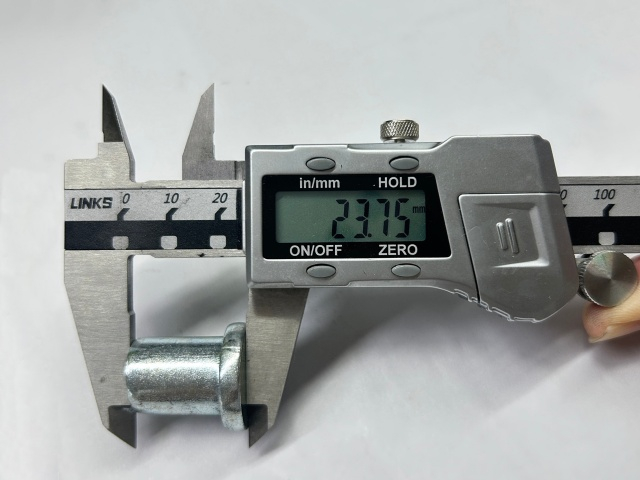

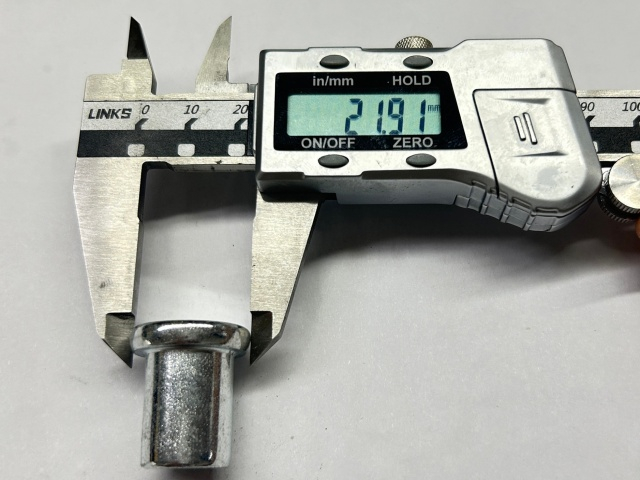

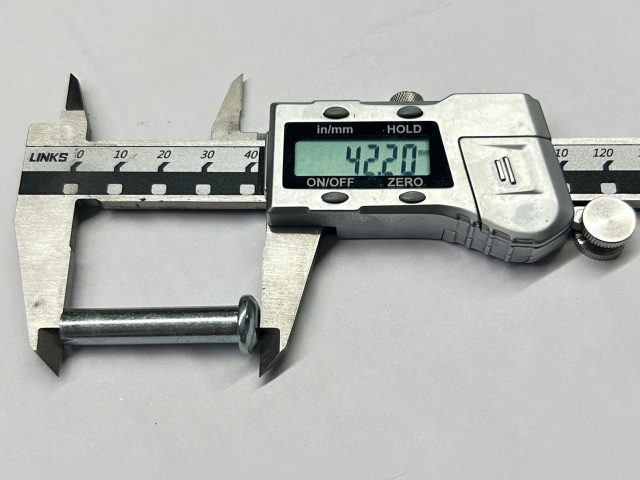

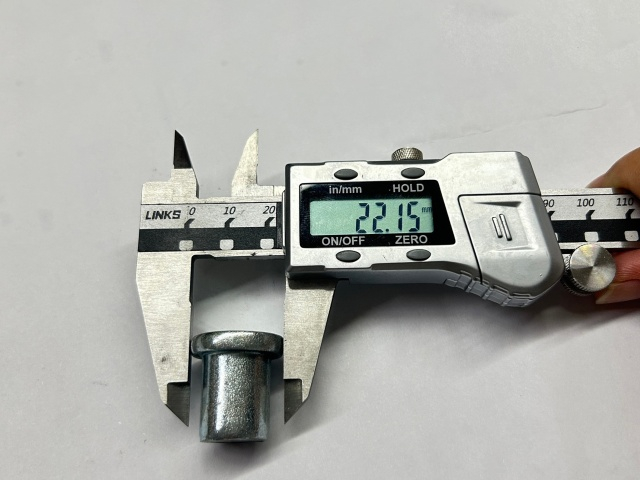

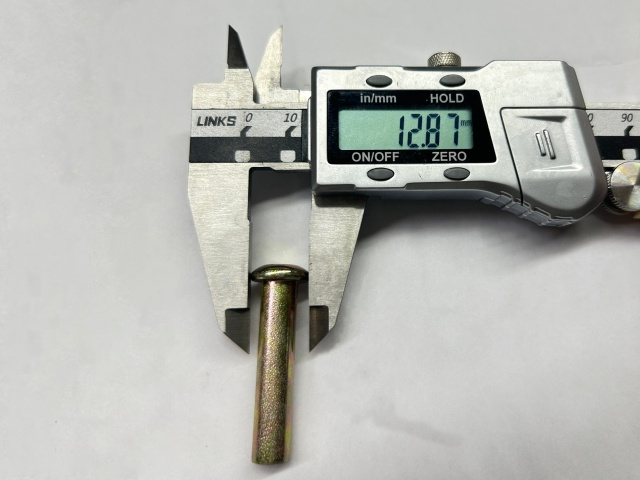

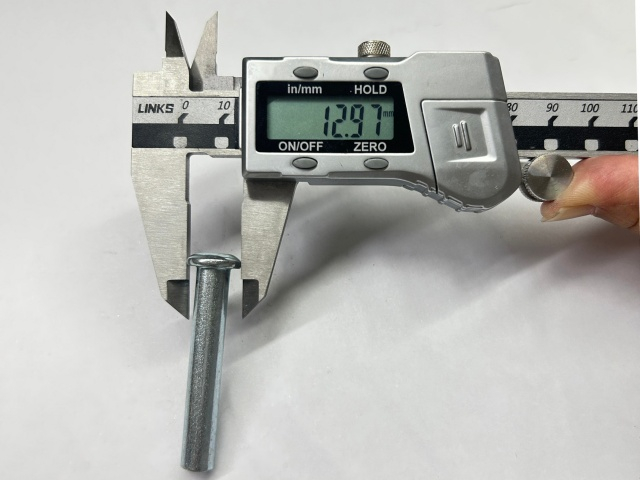

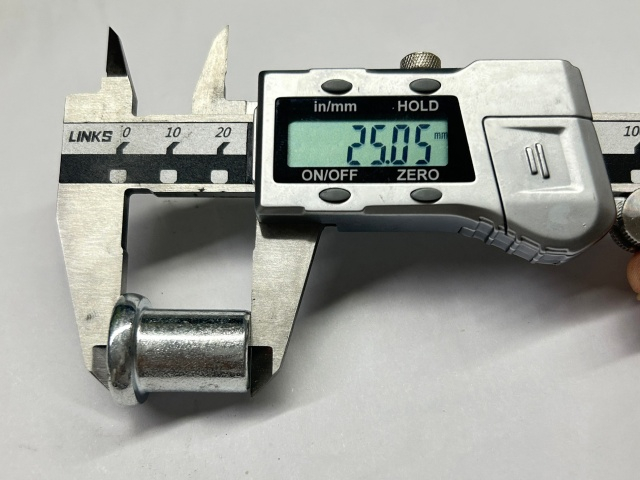

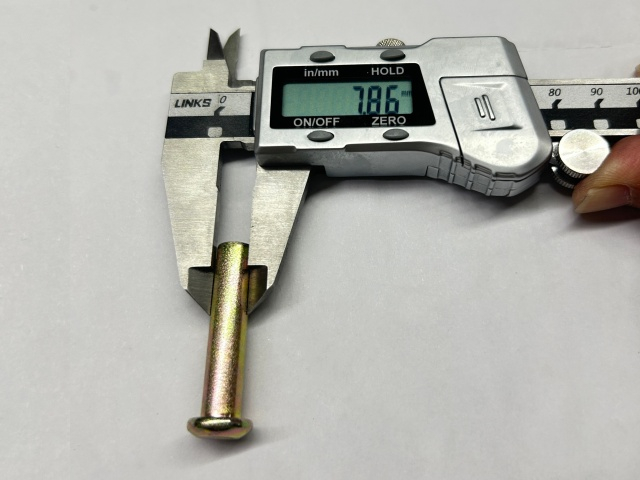

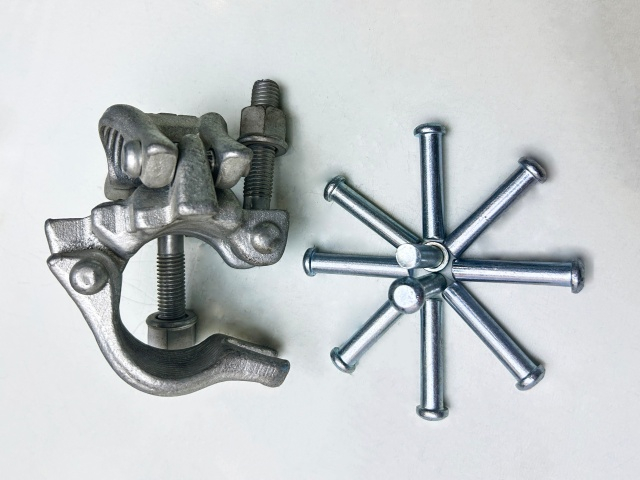

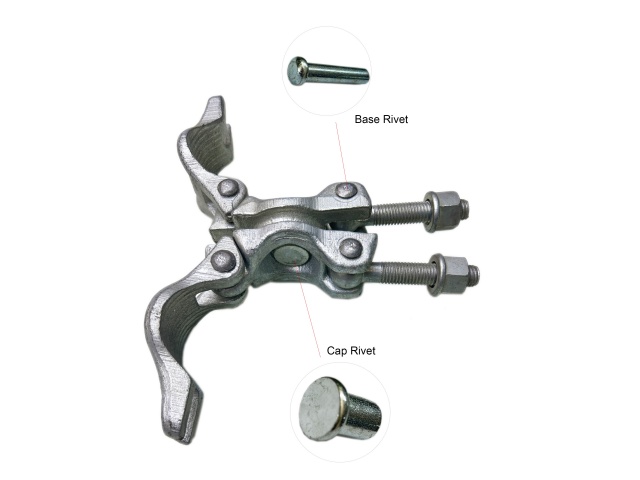

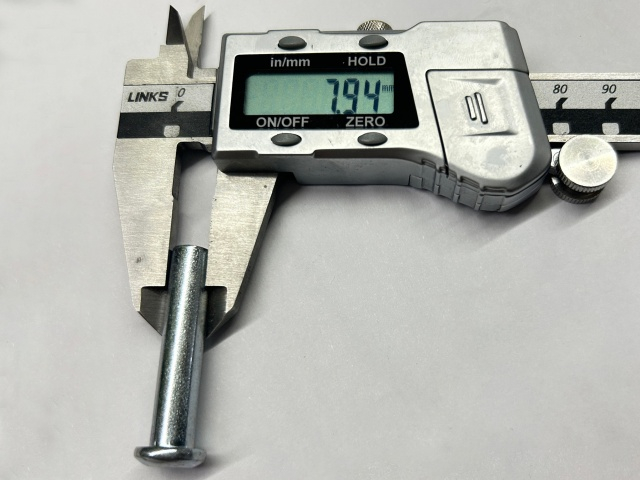

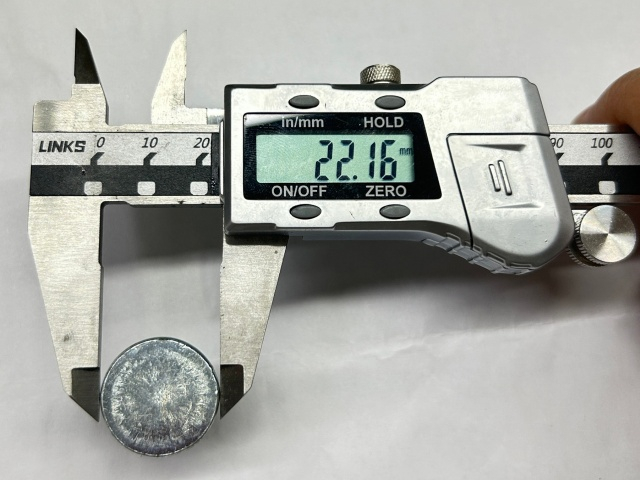

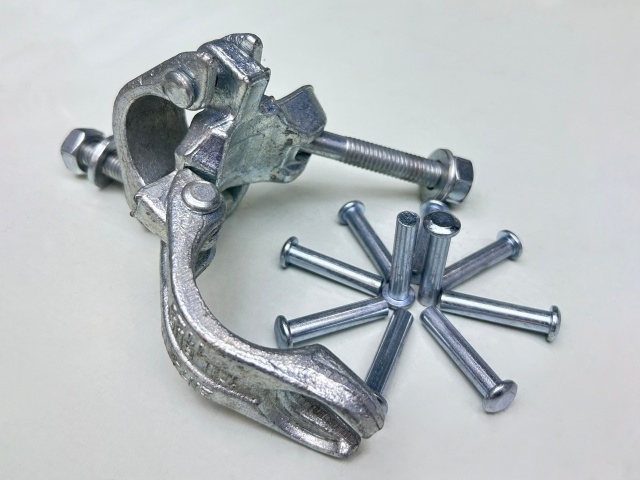

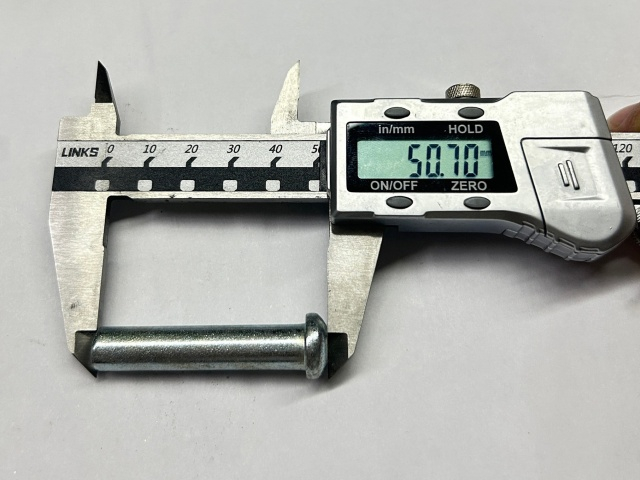

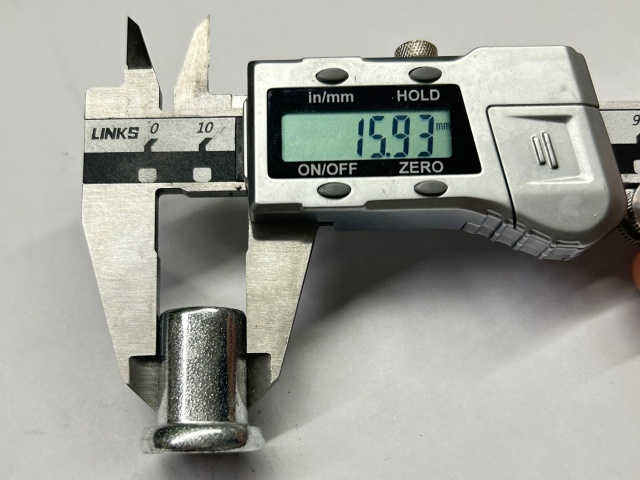

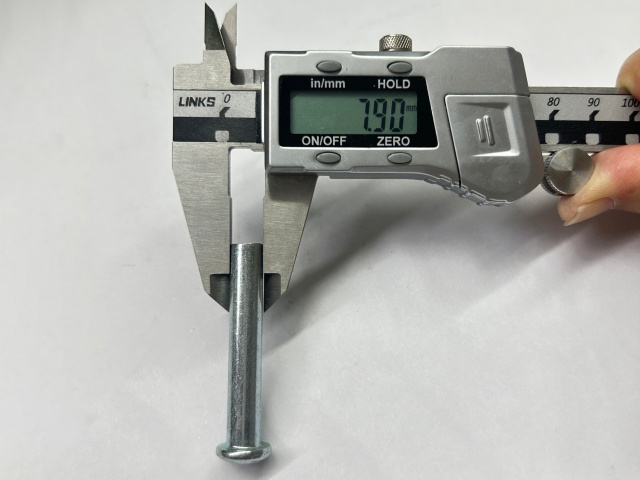

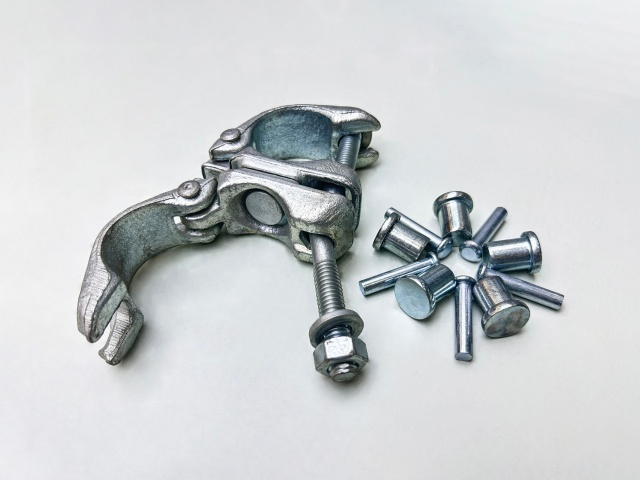

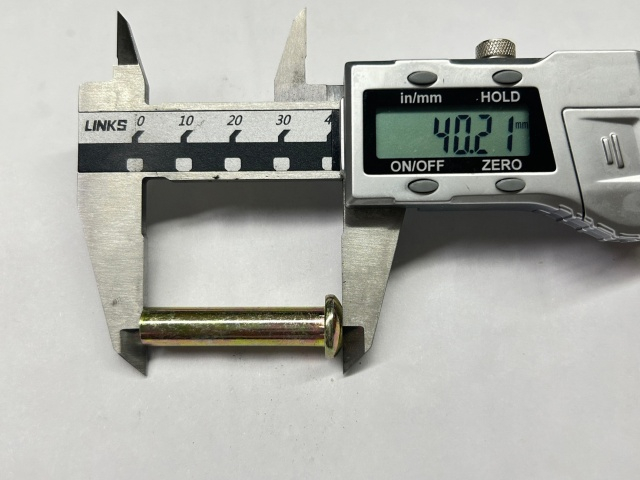

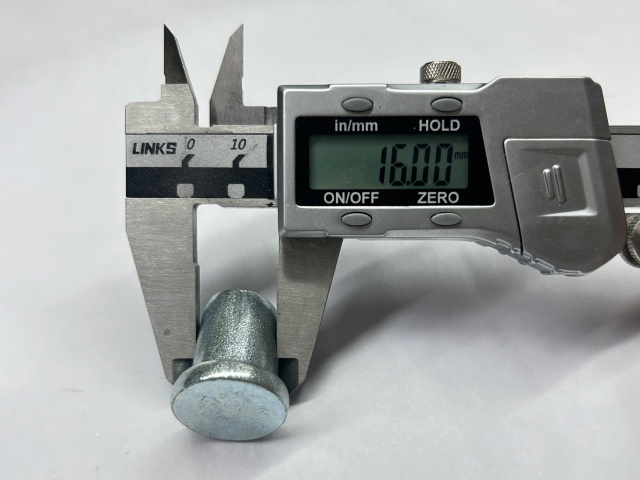

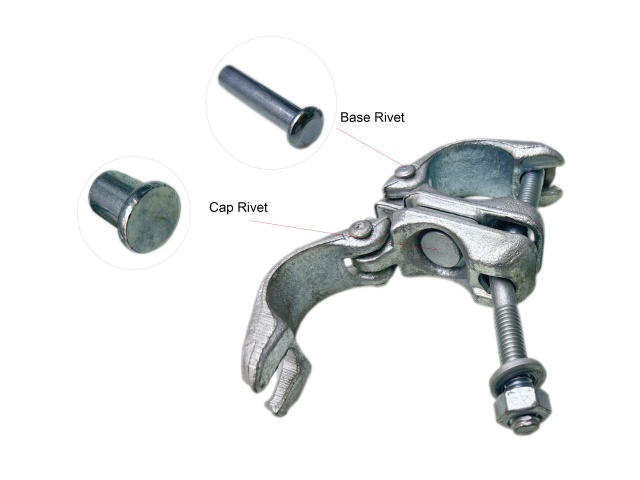

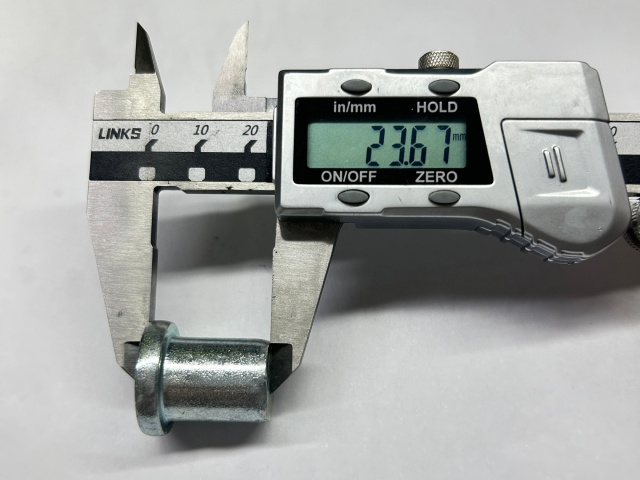

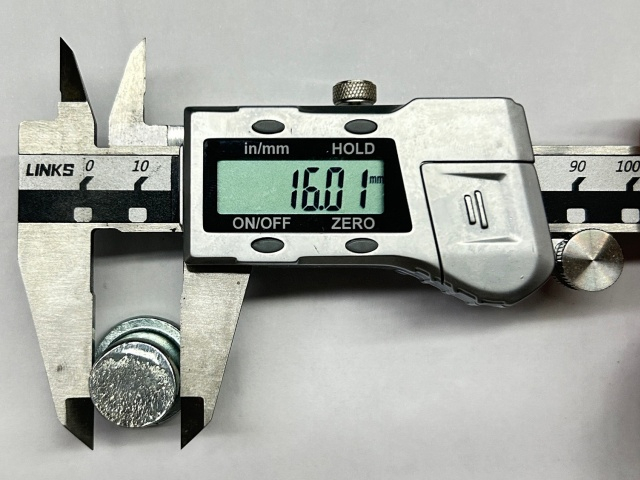

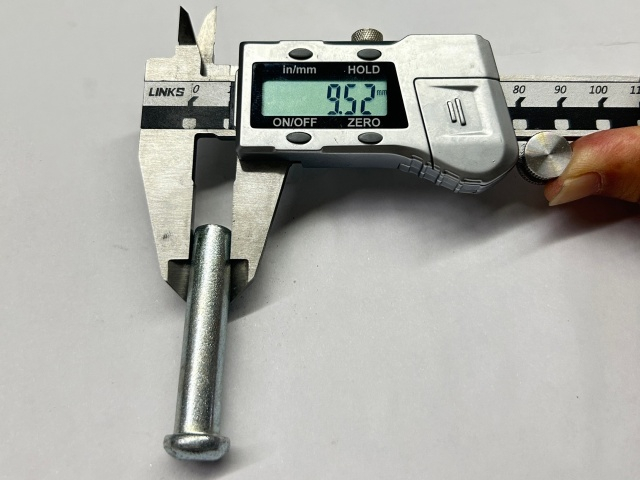

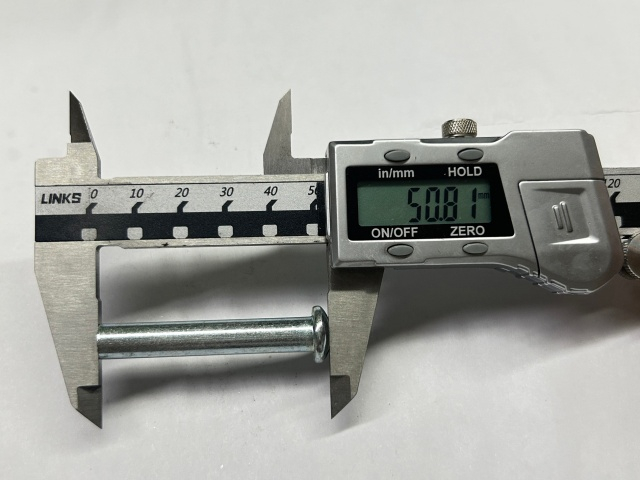

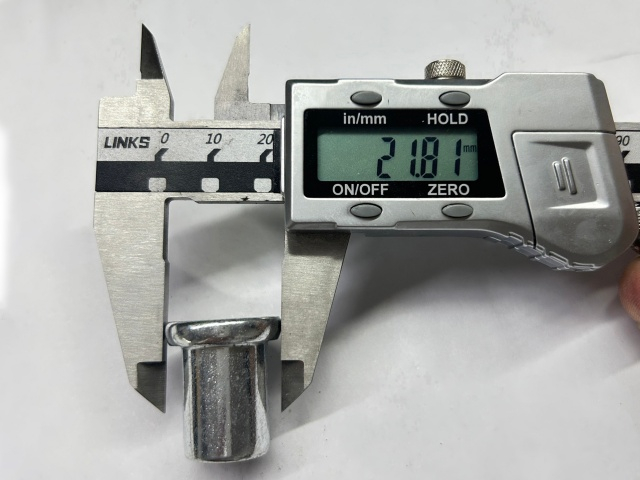

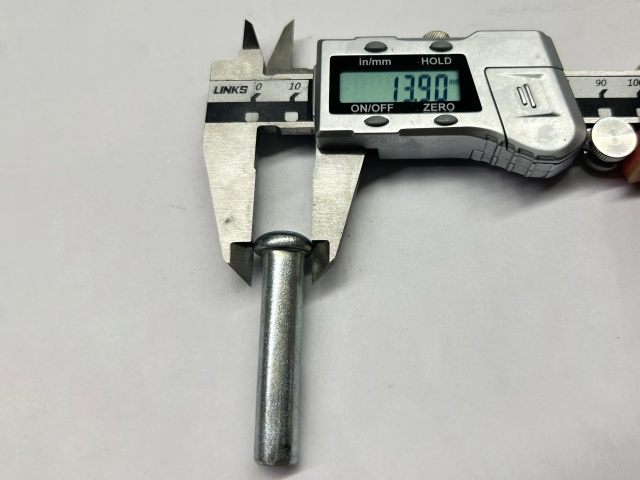

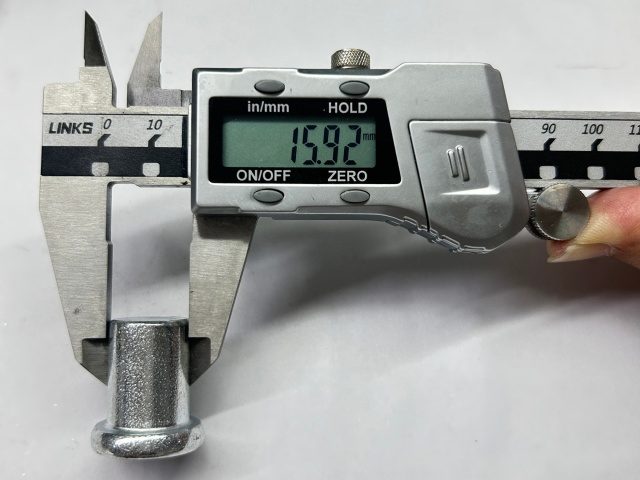

Ниже приведены стандартные детали, используемые в вычтении: винт, гайка, прокладка и другая информация:

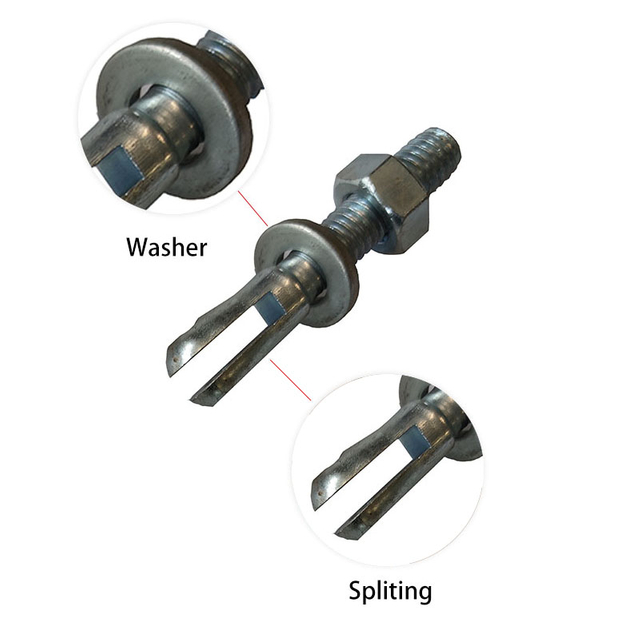

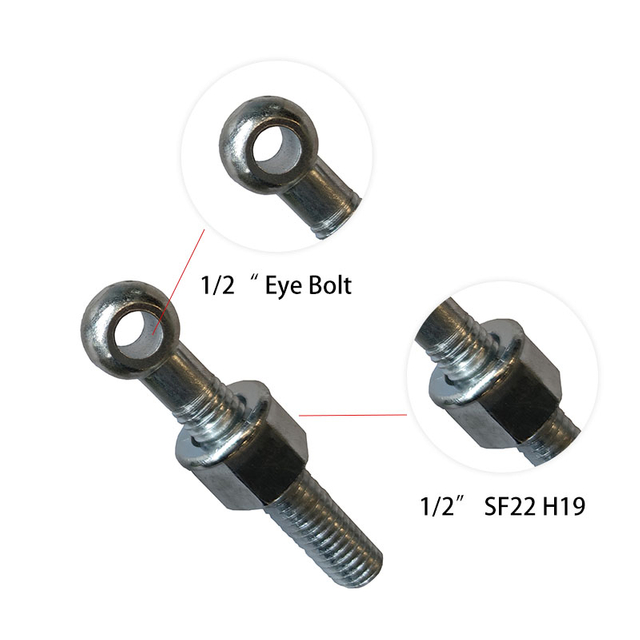

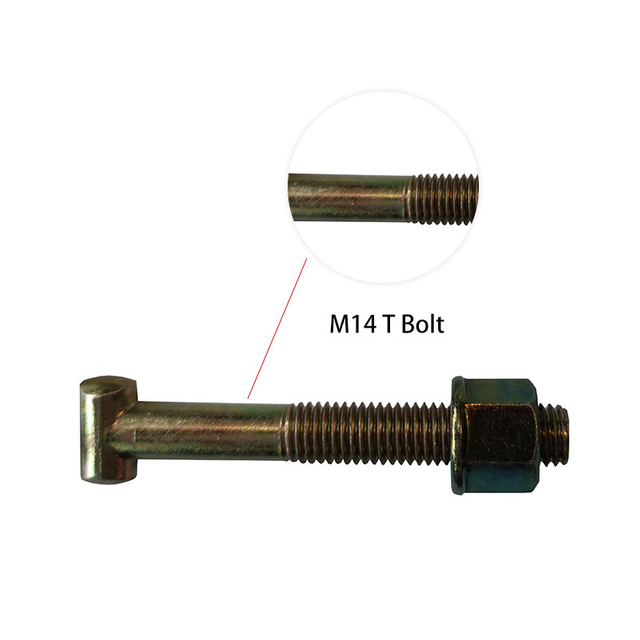

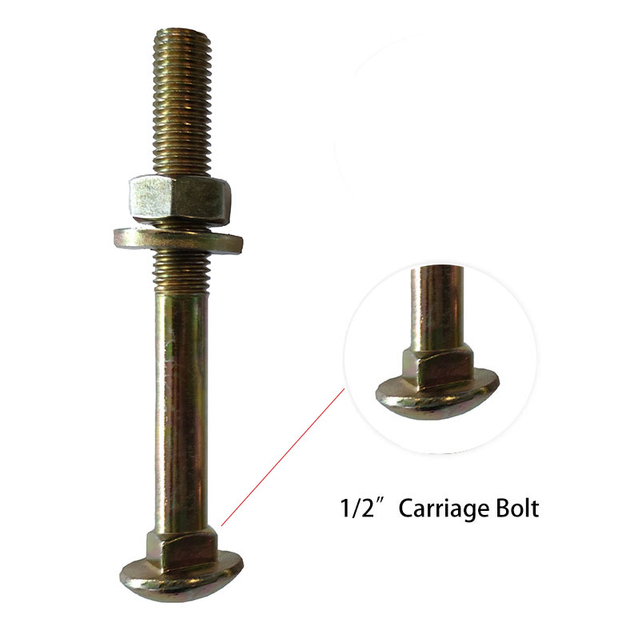

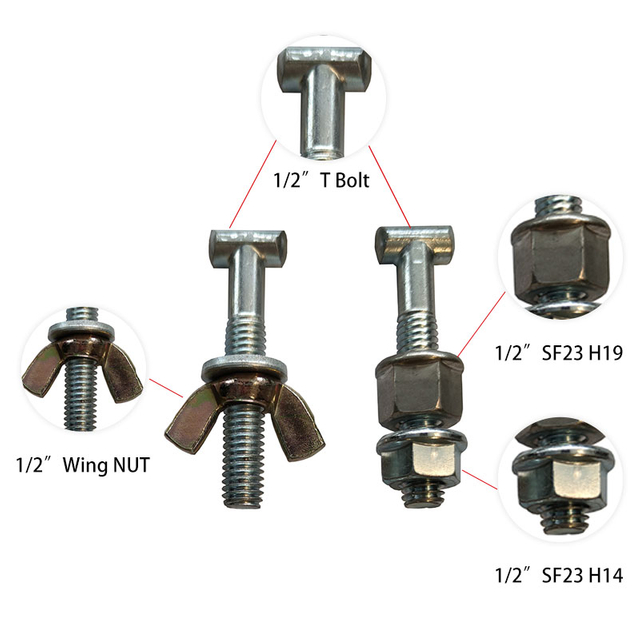

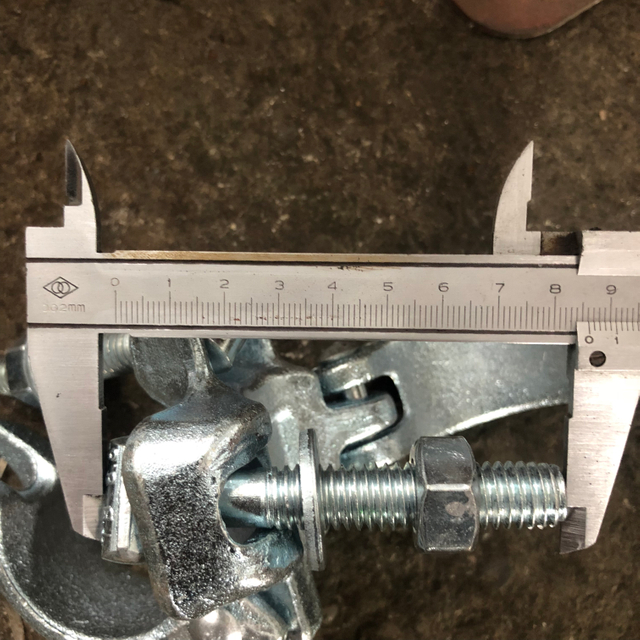

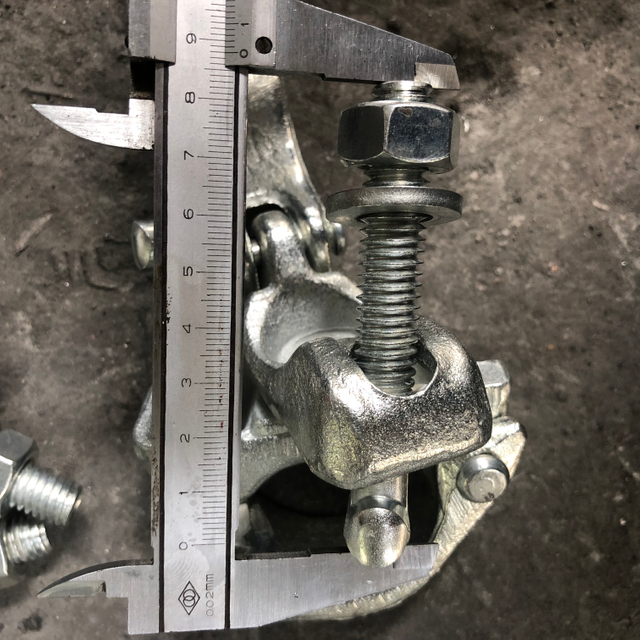

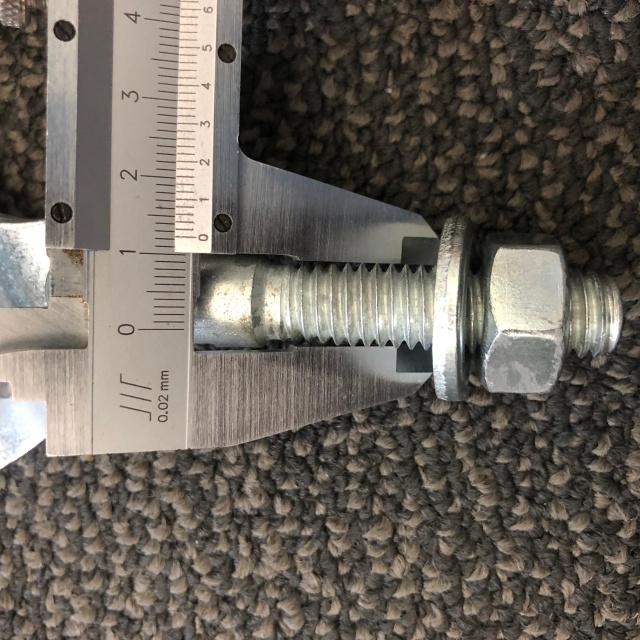

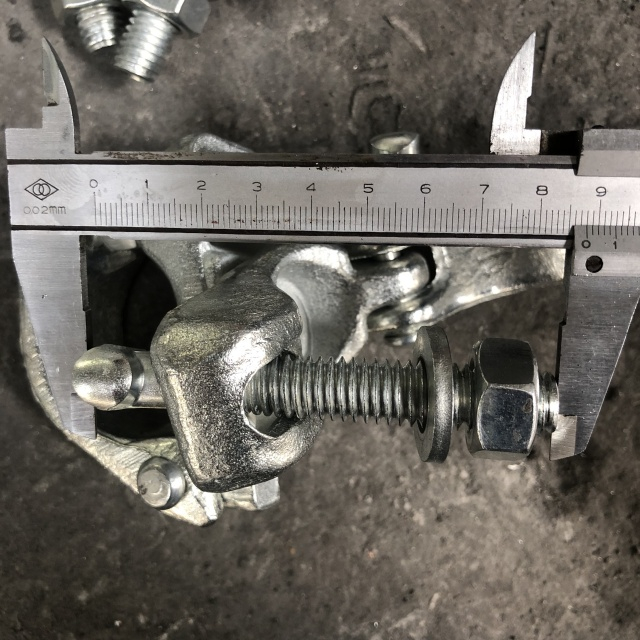

Общий тип: T-Bolt, глазное болт, расщепление конец болта. Диаметры шести общих болтов сцепления, эффективная длина болтов и применимых стран заключается в следующем:

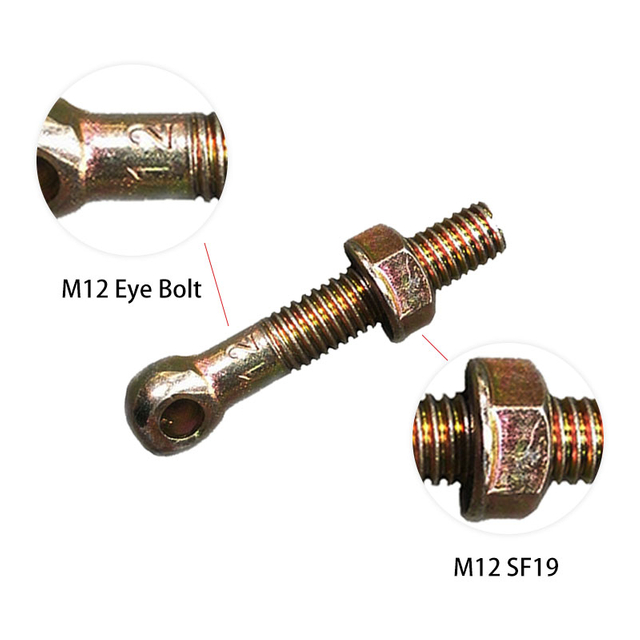

Commontype ： шестигранные гайки, орехи крыла, фланцевая гайка.
Согласно размеру гаечных ключей в разных странах, общие размеры орехов связки составляют 19 мм, 21 мм, 22 мм и 23 мм. Среди них 19 -миллиметровые орехи обычно используются в каркасных связях в Японии, Южной Корее и некоторых странах Юго -Восточной Азии, 21 мм орехи обычно используются в связанных связях в Соединенных Королевстве и странах Содружества, а 22 мм орехи подходят для систем лесов в Соединенных Штатах, Германии и некоторых европейских странах. И 23 -мм орехи в основном используются в Австралии.

Диаметр болта и ширина единицы и высота общих шестигранных гаек показаны в следующей таблице:

Ширина в квартирах для гексаготного ореха и использования стран
Ширина	21	Великобритания и Содружество Наций
Ширина	22	США, Германия и некоторые страны Европей
Ширина	23	Австралия
Ширина	19	Япония, Южная Корея и некоторые страны Юго -Восточной Азии

	Болт Диа.	Ширина в квартирах	Высота	Ширина в квартирах	Высота	Ширина в квартирах	Высота
Шестигранный орех	1/2 '	S21	H11	S22	H11	S23	H11
Шестигранный орех		SF21	H14	SF22	H14	SF23	H14
Шестигранный орех		SF21	H19	SF22	H19	SF23	H119
Шестигранный орех		S21	H15
Шестигранный орех	M14	S22	H11	S23	H11
Шестигранный орех		SF22	H14	SF23	H14
Шестигранный орех		SF22	H19	SF23	H119
Шестигранный орех	M12	SF19	H9
Крыло гайка	1/2

	Диапазон	Эффективная длина / длину болта	Использовать
Т-болт	1/2	75-88	Великобритания и Содружество Наций
	M14	75-87	США, Германия и некоторые страны Европей
	M14	98-110	США, Германия и некоторые страны Европей
Болт для глаз	1/2	67-86	Великобритания и Содружество Наций
	M12	57-73	Великобритания и Содружество Наций
	M14	70-90	США, Германия и некоторые страны Европей
Сплит конец болта	1/2	45-82	Для путлога, BRC и т. Д.

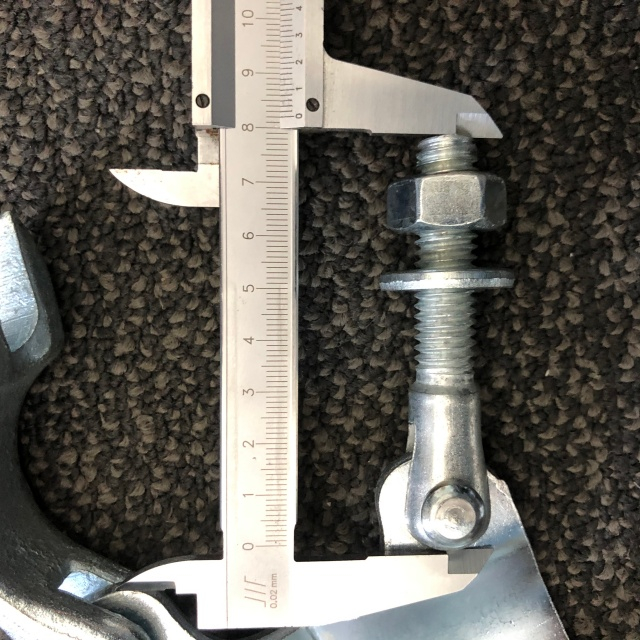

Болт	1/2	116-125	Для внешнего зажима трубки, универсального зажима и т. Д.
Болт	1/2	85-92	Для внешнего зажима трубки, универсального зажима и т. Д.
Шестигранный болт	M16	72-80	Для сцепления с балкой, соединением DF
Плоский T-Colt	1/2	66-76	Для итальянских муфт

Толщина и внутренний/внешний диаметр шайбы следующие:

Толщина

Внутренний / Внешний Диа.

Шайтика

3.5

13-26

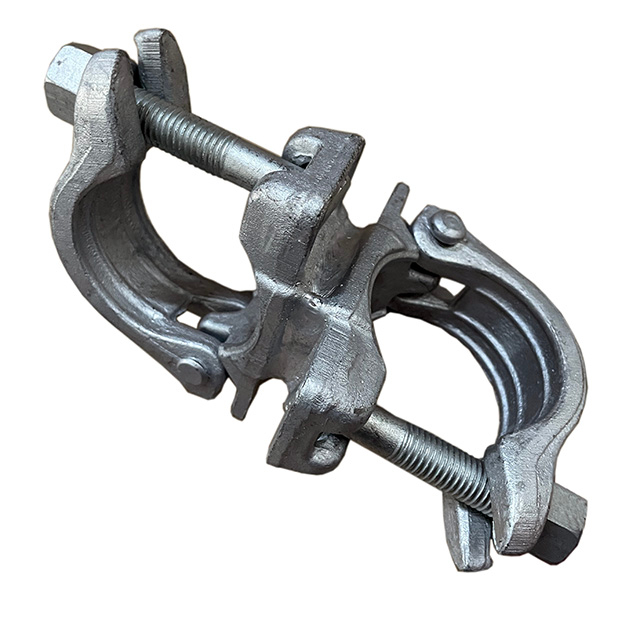

Согласно различным сценариям использования и различным размерам медных труб, наиболее часто используемыми спецификациями муфты являются: 48,3*48,3. Есть также некоторые специальные спецификации, как показано в следующей таблице:

В зависимости от разных размеров

Двойной	Поворотный муфт
48,3*34	48,3*34	34*34	34*38
48,3*38	48,3*38	38*38	38*42
48,3*42	48,3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48,3*60	48,3*60	60*60	60*76
48,3*76	48,3*76	76*76	86*89
-	48,3*89	89*89	-

Наш костюм для лесов получил много международных сертификатов, таких как EN 74-1: 2005 и EN 74-1: 2005 г. 7.4.3 и т. Д.

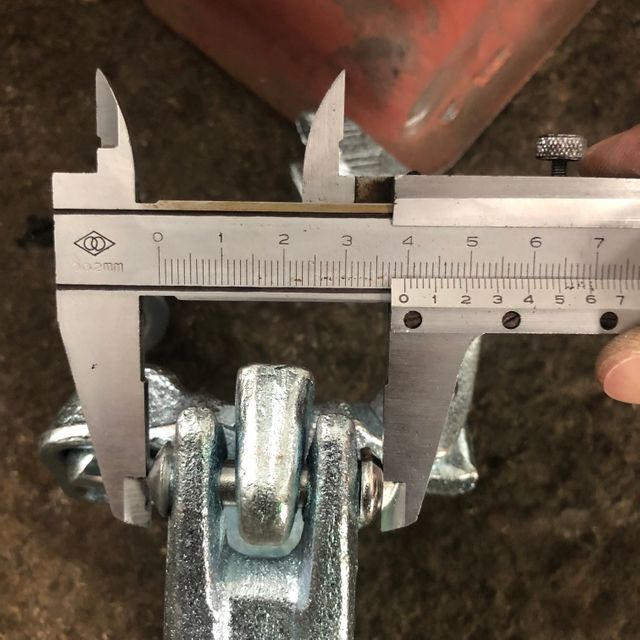

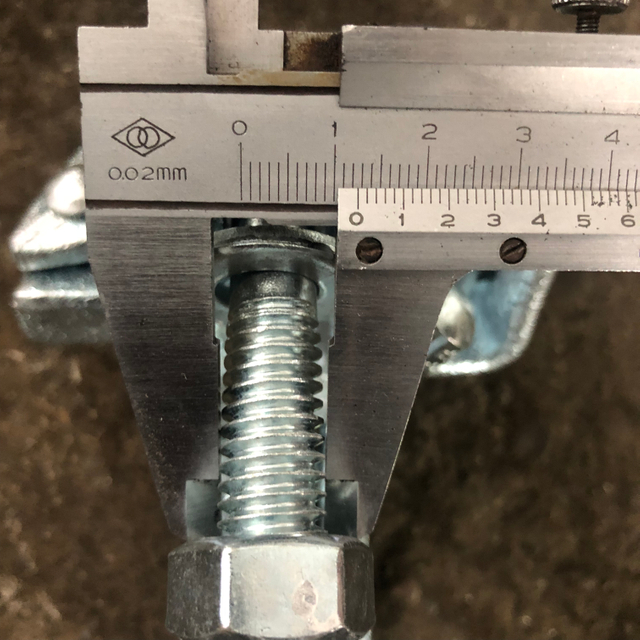

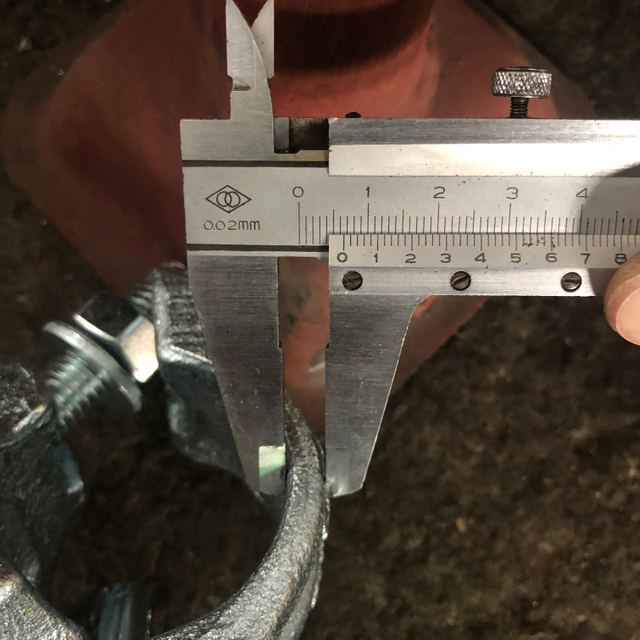

Drop Bodged Double Mupler

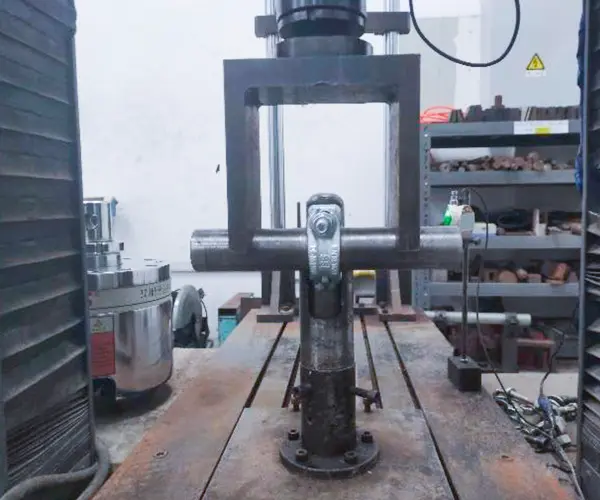

В тесте (сила проскальзывания)
В тесте (сила неудачи)

Сила скольжения: при первом давлении оказывается давление, когда давление превышает 10 кН, расстояние скольжения стальной трубы каркаса должно составлять менее 7 мм. Результат испытаний: когда давление составляет 10,6 кН, расстояние скольжения стальной трубы на муфте составляет менее 7 мм, что соответствует стандартным требованиям.
Второе давление оказывается, когда давление превышает 15 кН, расстояние скольжения стальной трубы на соединителе должно составлять от 1 мм-2 мм. Результат испытаний: под давлением 30 кН расстояние скольжения второго теста составляет менее 1 мм, что согласуется с претензией.

Сила сбоя: вес подшипника соединителя лесов должен достигать 20 кН. Результат испытаний: он может иметь вес 24 кН, а разрушительное сопротивление муфтера достигает стандарта.

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Проскальзывание силы	EN 74-1: 2005
2	Провальная сила	EN 74-1: 2005

Результаты теста:

Тестовый пункт	Тестовый элемент	Требование теста	Результат теста	Заключение
7.2.1	Проскальзывание силы	△ 1≤7 мм, FS, 5%≥10,0 кН	△ 1 = 7 мм, FS, 5%= 15,88 кН	Проходить
7.2.1	Проскальзывание силы	1 мм △ 2≤2 мм, FS, 5% ≥15,0 кН	1 мм △ 2≤2 мм, FS, 5%= 15,91 кН	Проходить
7.2.2	Провальная сила	FF, 5%/γR2 ≥30,0 кН	FF, 5%/γR2 = 50,63 кН	Проходить

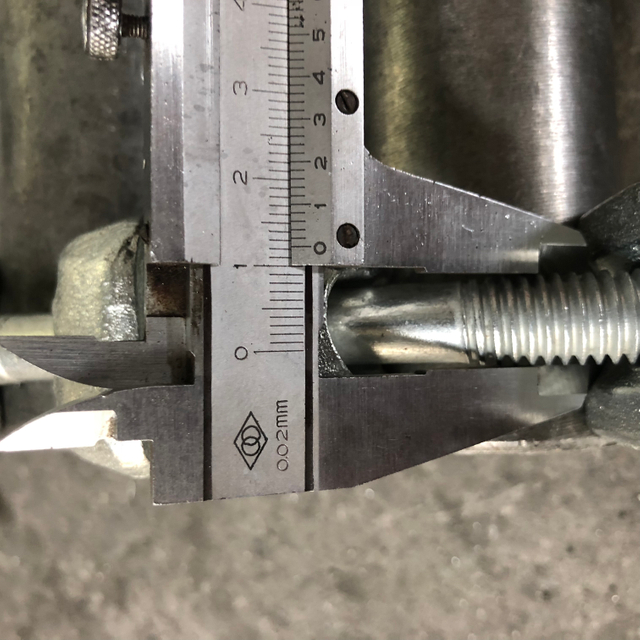

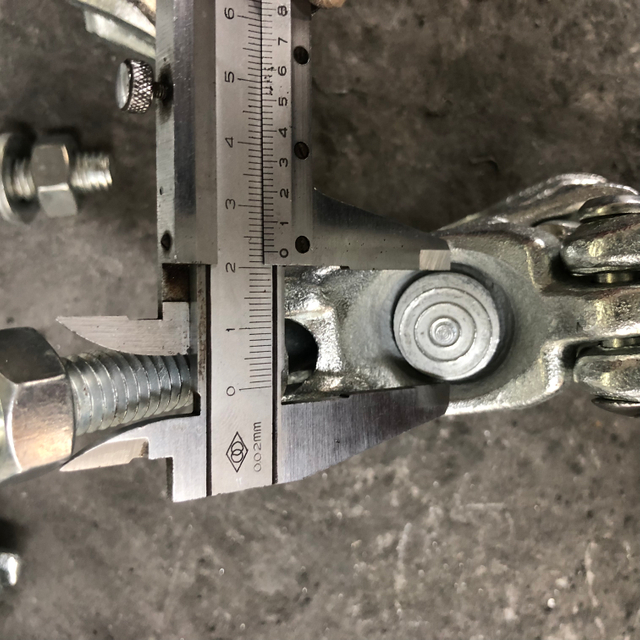

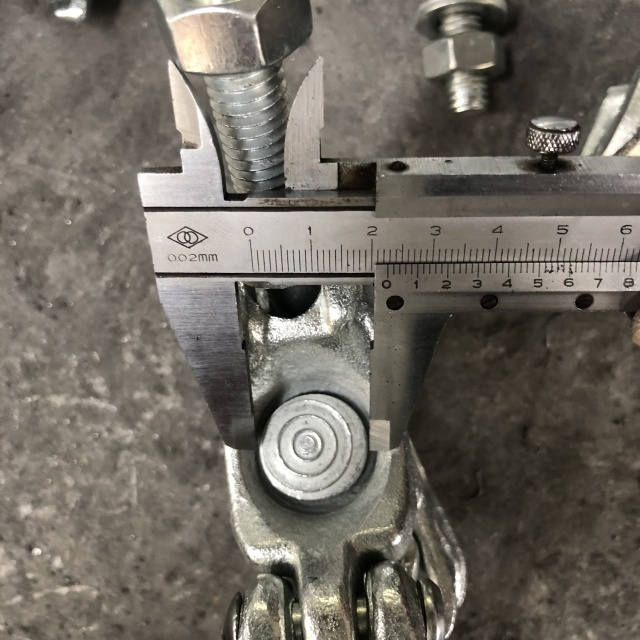

Отбросить поддельный поворотный класс 'b '

При нормальных обстоятельствах трудно достичь уровня B, но мы достигли

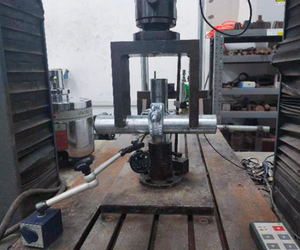

В тесте (сила проскальзывания)

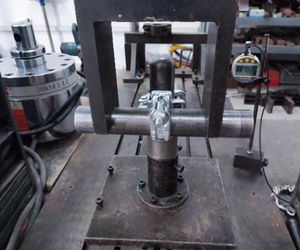

В тесте (сила неудачи)

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Проскальзывание силы	EN 74-1: 2005
2	Провальная сила	EN 74-1: 2005

Результаты теста:

Тестовый пункт	Тестовый элемент	Требование теста (Поворотный муфт, класс B)	Результат теста	Заключение
7.2.1	Проскальзывание силы	△ 1≤7 мм, FS, 5%≥10,0 кН	△ 1≤7 мм, FS, 5%= 10,6 кН	Проходить
7.2.1	Проскальзывание силы	1 мм △ 2≤2 мм, FS, 5% ≥15,0 кН	Fs = 30fn, △ 2˂1 мм	Проходить
7.2.2	Провальная сила	FF, 5%/γR2 ≥20,0 кН	FF, 5%/γR2 = 24,4 кН	Проходить

При нормальных обстоятельствах трудно достичь степени B, но мы достигли.

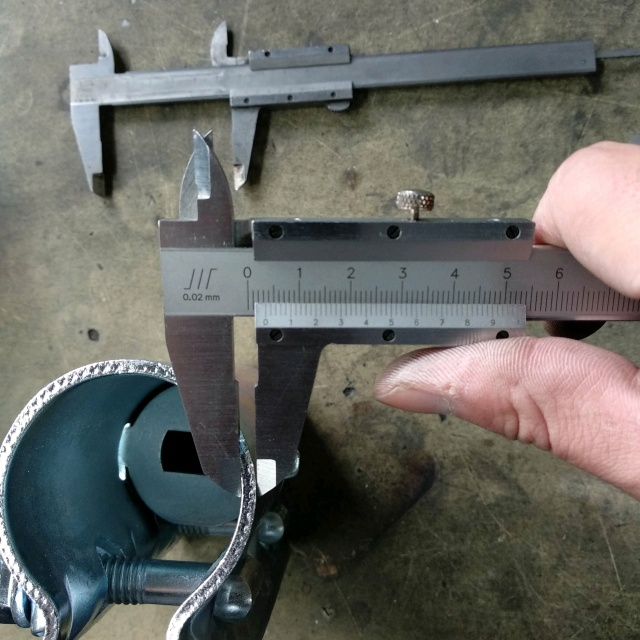

Сжатый рукав

В тесте
После тестирования

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Изгибающий момент сопротивления	EN 74-1: 2005 пункт 7.4.3
2	Проскальзывание силы	EN 74-1: 2005 пункт 7.2.1

Результаты теста:

Тестовый элемент

Результат теста

Требование теста

(Класс Бес, класс B)

Заключение

Изгибающий момент сопротивления

△ 4= 5 мм, м B , 5% = 1,43 кв.

△ 4= 5 мм, м B , 5% ≥1,4 кНм

Проходить

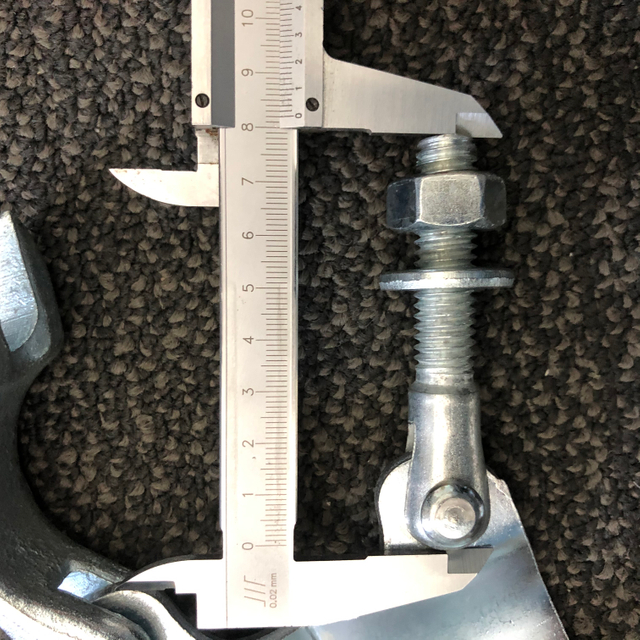

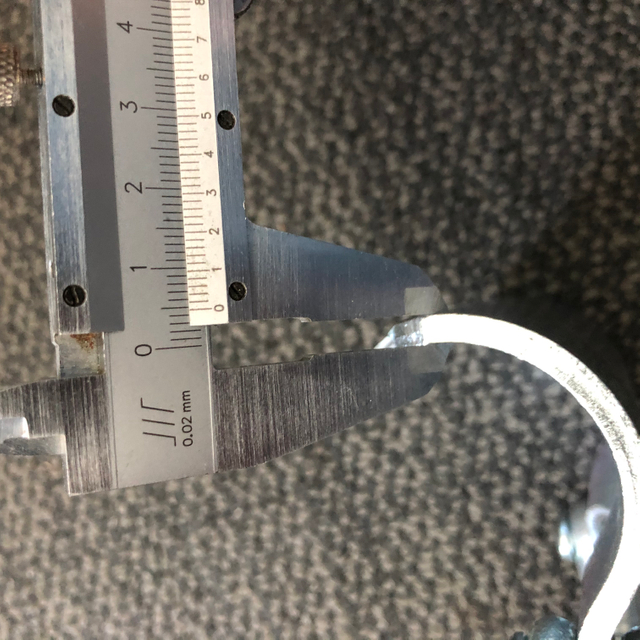

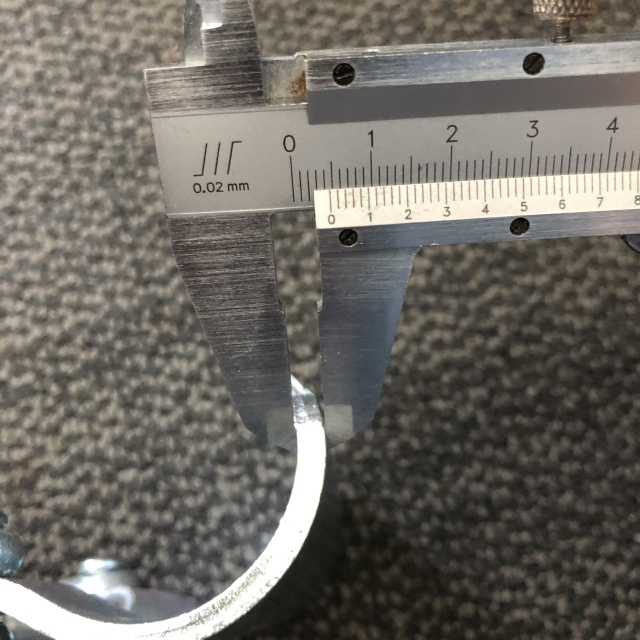

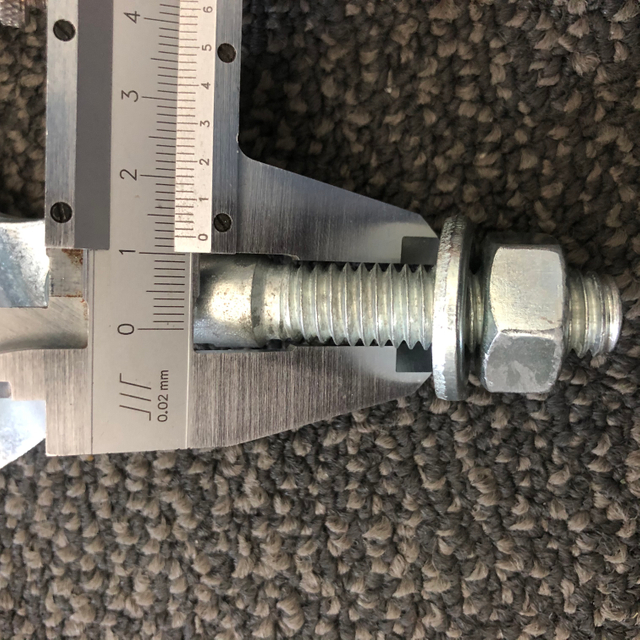

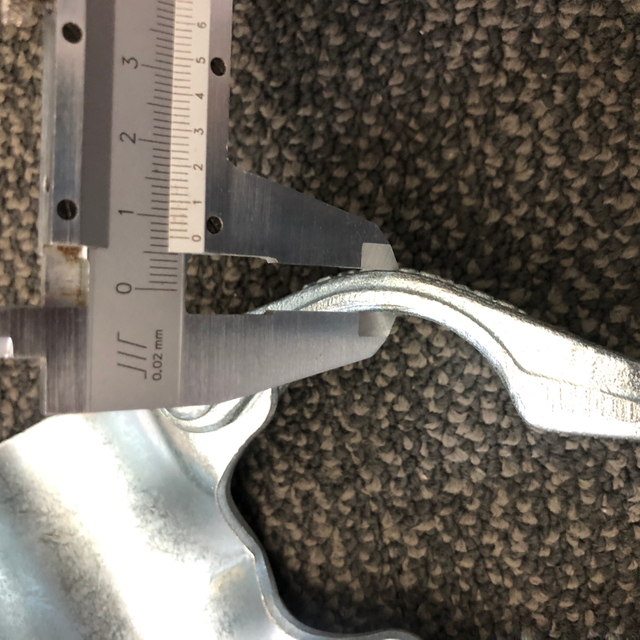

Putlog / Wrapover Coupler

В тесте
После тестирования

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Сопротивление скольжения	BS 1139-2.2: 2009+A1: 2015 Пункт 7 & Приложение A.2

Результаты теста:

Тестовый элемент	Результат теста	Требование теста	Заключение
Сопротивление скольжения	1 мм △ 2≤2 мм, FS, 5% = 1,83 кН	1 мм △ 2≤2 мм, FS, 5% ≥1,04 кН	Проходить

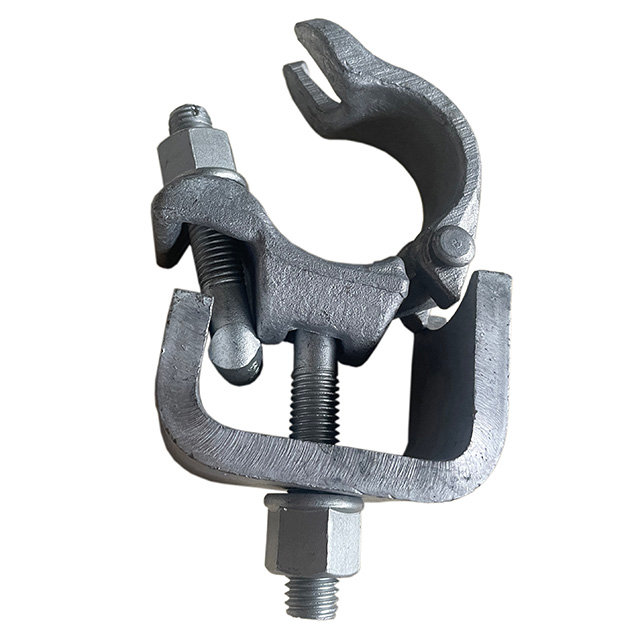

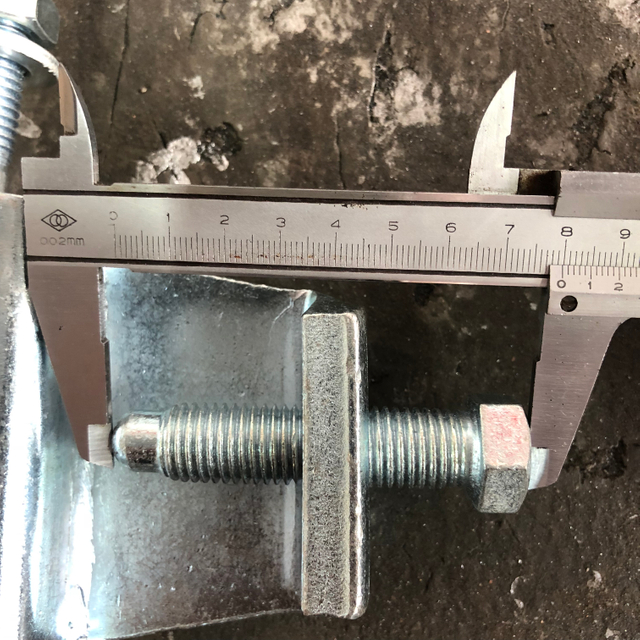

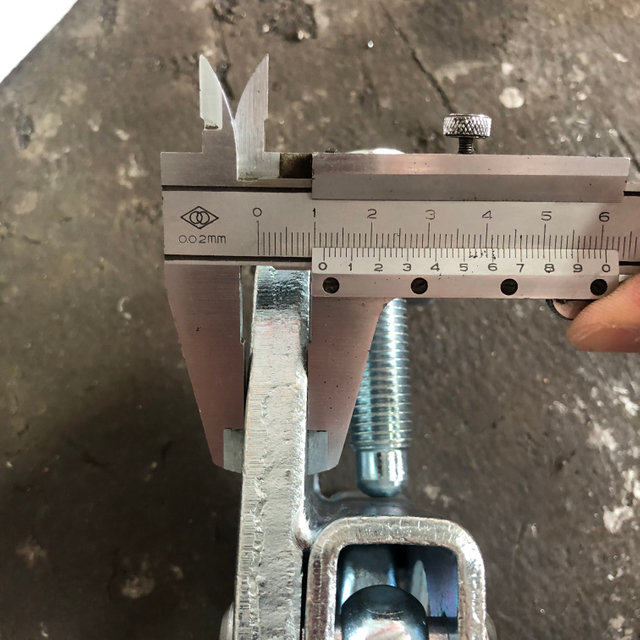

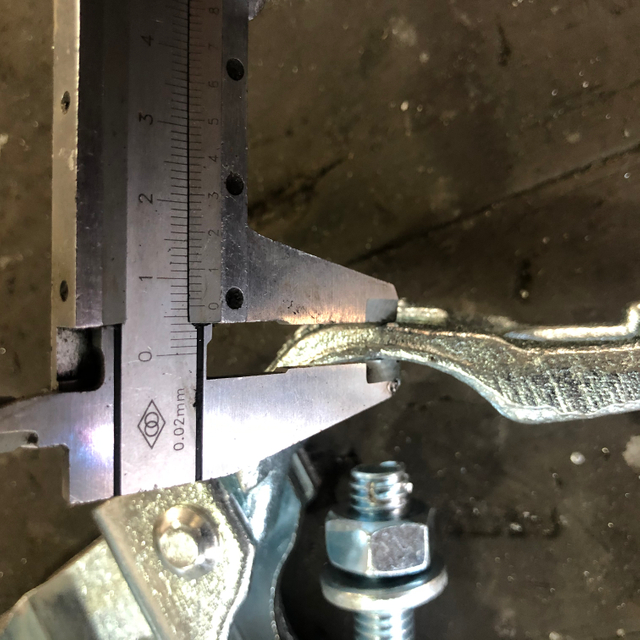

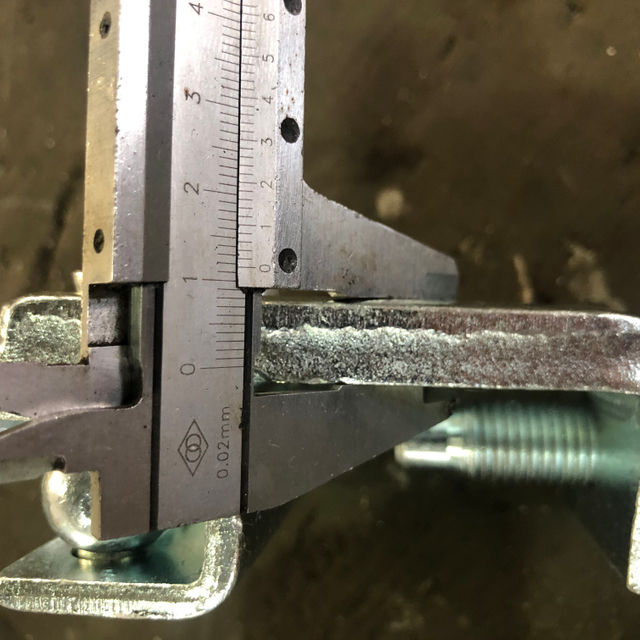

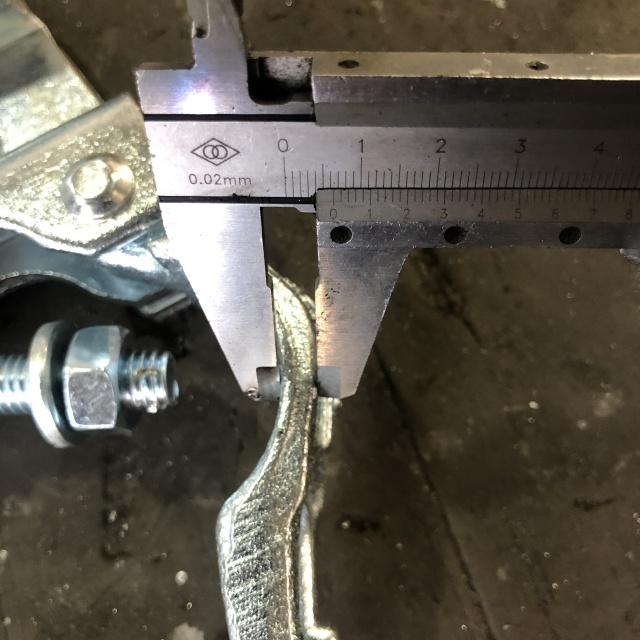

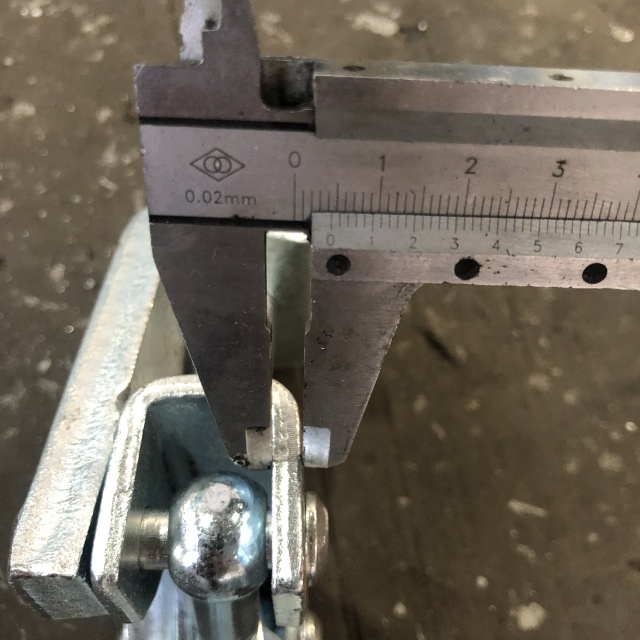

Сцепление с балкой / гравий

В тесте (прочность)
В тесте (тест на проскальзывание вдоль трубки)
В тесте (тест на скольжение вдоль трубки фланца)

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Прочность на тест	AS/NZS 1576.2: 2016 Приложение L
2	Проверка вдоль трубки	AS/NZS 1576.2: 2016 Приложение M
3	Проверка вдоль трубки фланец	AS/NZS 1576.2: 2016 Приложение N

Результаты теста:

Тестовый пункт	Тестовый элемент	Требование теста	Результат теста	Заключение
Приложение L.	Прочность на тест	P = 30,0KN, ни один фланцевой зажим не должен показывать какого -либо постоянного набора	P = 30,0fn, ни один фланцевой зажим не показал постоянного набора	Проходить
Приложение m	Проверка вдоль трубки	P = 12,5 кН, проскальзывание ≤ 6 мм	P = 12,5 кН, проскальзывание <6 мм	Проходить
Приложение n	Проверка вдоль трубки фланец	P = 12,5 кН, проскальзывание ≤ 6 мм	P = 12,5 кН, проскальзывание <6 мм	Проходить

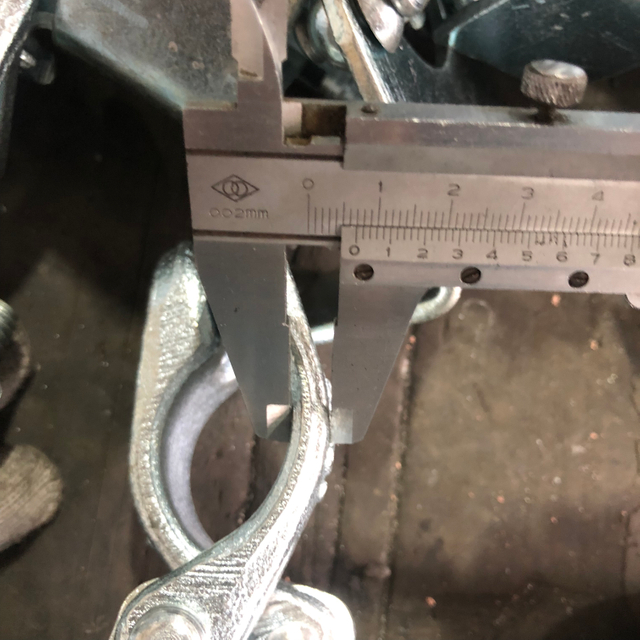

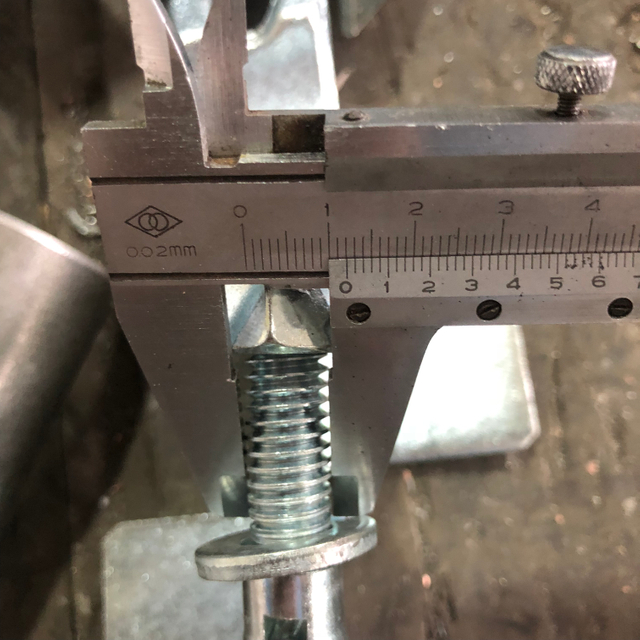

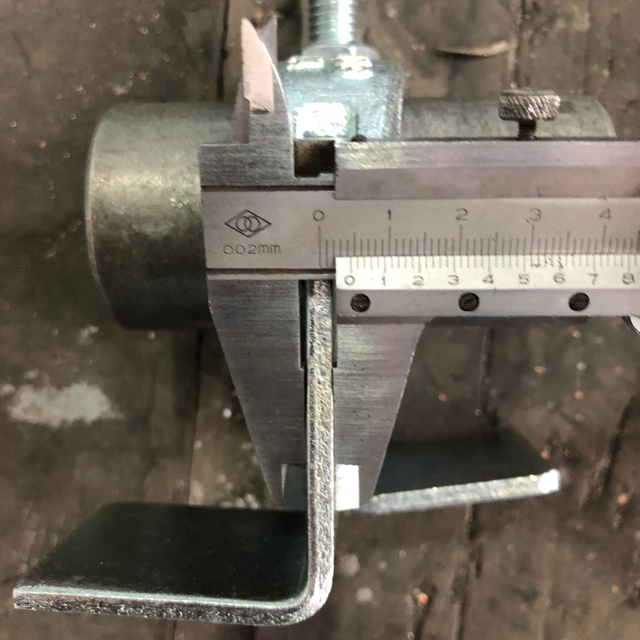

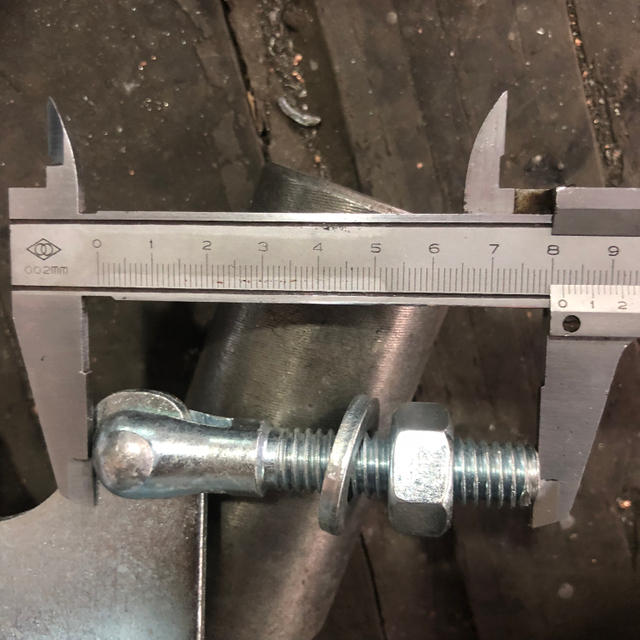

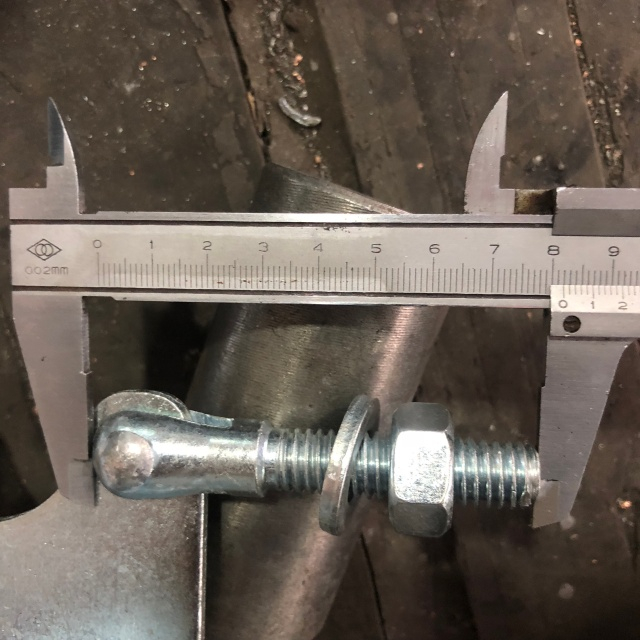

Правление удерживает зажим

В тесте
После тестирования

Сводка результатов:

Нет.	Тестовый элемент	Метод испытаний
1	Провальная сила	Со ссылкой на EN 74-1: 2005

Результаты теста:

Тестовый элемент	Результат теста
Тестовый элемент	1#	3#	3#	4#	5#	FP, 5%/γR2
Сила неудачи (КН)	42.84	38.89	43.60	42.91	40.79	29.8

Связочные соединения. Производство

Как производитель каркасных соединителей в Китае, EK Scaffolding имеет усовершенствованное производственное оборудование для кованых связей и прессованных муфт.
Все кованые каркасы Coulpers используют высокочастотную электрическую печь для нагрева различных спецификаций структурной стали до 950-1050 Austenite Coment, после того, как 4000 KNKNINGE CAN CAN CAN CAN IT-ITROPERSTIONTIONS Productions Prodtipory и механические предприятия, таковые. Таким образом, и существуют Productipories, и существуют Productipories, а также механические свойства.

Брошюра по борьбе со лесами

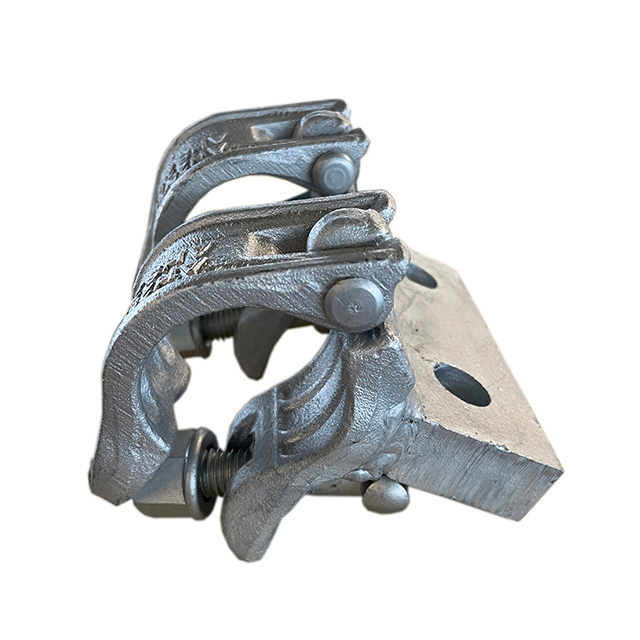

Вот брошюра продуктов для каркасов EK . Вы можете увидеть кастинг и муфт специальной формы, прессованную муфту , соединительные каркасы и другие рисованные каркасные продукты из этой брошюры.

скачать

Почему выбирают ek каркасные соединения

Компания EK Scaffolding - это китайский производитель лесов , который начинал с муфт. У нас 14 -летний опыт работы в этой каркасной индустрии. Ценность лесов EK - это профессиональное обслуживание, обеспечение качества и быстрая доставка.
